| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 鋸歯状にされたFinned管 | 材料: | ASTM SA213 T22 |
|---|---|---|---|
| 応用: | 熱交換器およびボイラー | パッケージ: | 鉄フレーム木製ケース |

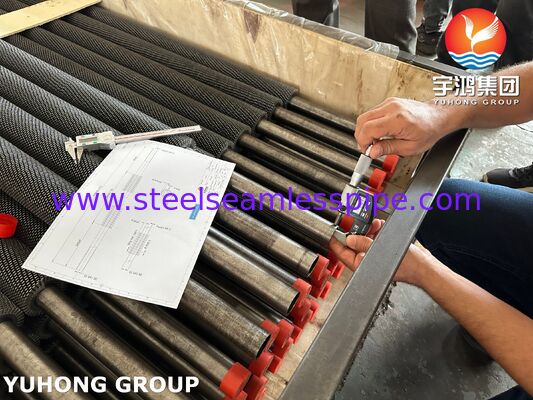

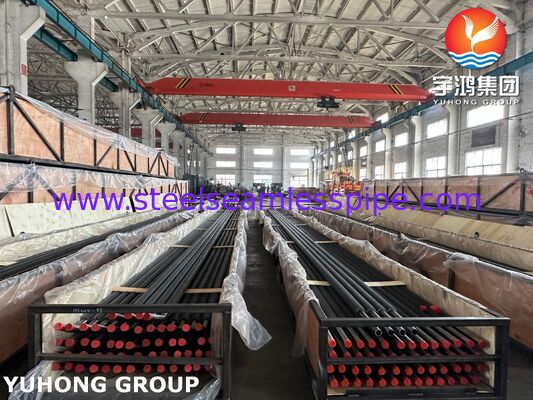

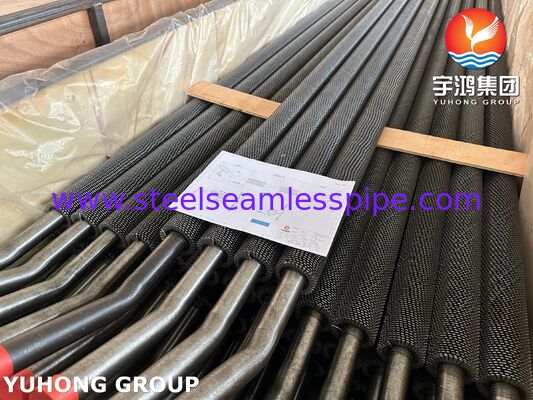

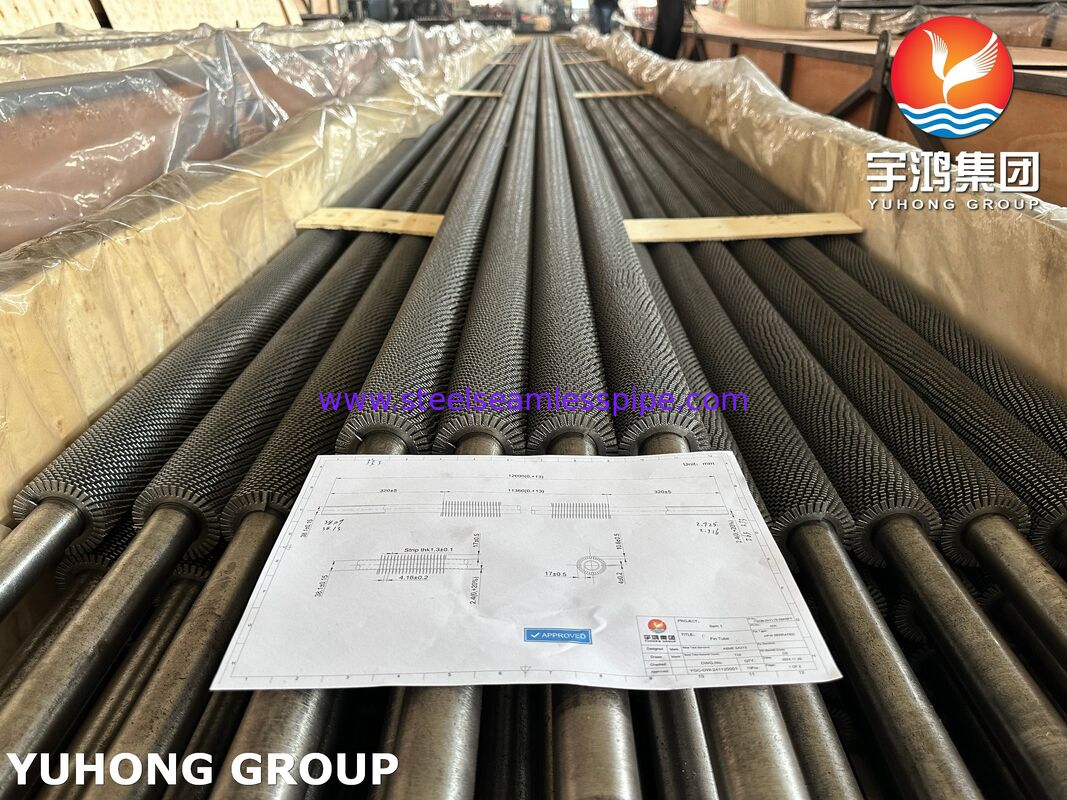

ASTM SA213 T22 歯列状のフィニット管は,高温および高圧のサービス環境のために設計された高級熱伝送部品です.ASTM SA213 グレード T22 のシームレス フェリット合金鋼管から製造され,連続溶接した歯列状のフィンを装着するこの管は,ボイラー,エコノマイザー,エアヒーター,廃棄熱回収装置,石油化学工場,発電施設で広く使用されています.
歯ぎしりしたフィンの設計は,流れるガスの境界層を乱し,ターブランスを増加させ,コンベクト熱伝達の効率を向上させることで熱性能を向上させる.ASTM SA213 T22合金鋼の優れたスリップ抵抗と酸化抵抗と組み合わせた要求の高い産業用用途では,これらのフィニング管は長期にわたって信頼性の高い動作を提供します.
歯列状のペニン管は,特別に切断されたペニン (歯列状のペニン) を連続した螺旋パターンで管の外表面に溶接することによって製造される.断片状のフィンプロフィールは,フリン表面の熱抵抗を減少させながら,空気流の乱流を増やす.
普通の固体フィニングチューブと比較して,歯ぎしりしたフィニングチューブでは:
高温熱回収システムでは,ASTM SA213 T22は,優れた強度維持と耐腐蝕性により,最も広く指定された材料の一つです.
クロム・モリブデン合金組成により,高温の動作で優れたスリップ耐性と機械的安定性があります.
歯列状のフィニングは 制御された渦巻きを生み出し 常规の固体フィニングと比べると 熱伝達の速度は増加します
高周波抵抗溶接により,フィンとチューブの間に連続的な金属結合が確保され,熱接触抵抗を最小限に抑える.
クロムの含有量は高温の煙ガス環境における酸化とスケーリングに対する耐性を向上させる.
信頼性と熱効率が重要な厳しい産業プロセスにおける連続的な動作のために設計されています.
特定のプロセス要件に合わせてカスタマイズされた寸法,フィンの構成,および材料の組み合わせで利用できます.
ASTM SA213 T22 歯列状のペニント管は,以下に一般的に用いられる.
| パラメータ | 標準範囲 |
|---|---|
| ベースチューブ材料 | ASTM SA213 T22 |
| 管の外径 | 19.05 mm ¥ 63.50 mm |
| 管の壁厚さ | 20.0 mm 8.0 mm |
| 管の長さ | 18000mmまで |
| フィン素材 | 炭素鋼 合金鋼 ステンレス鋼 |
| フィン厚さ | 0.8mm ¥2.0mm |
| 羽根の高さ | 8mm 25mm |
| フィンピッチ | 3mm 12mm |
| フィン密度 | 80 ¥ 330 フィーン/メートル |
| フィンタイプ | 螺旋状の尖毛状の溶接フィン |
| 製造方法 | 高周波抵抗溶接 (HFW) |
プロジェクト仕様や国際基準に従ってカスタムサイズが製造できます.
| エレメント | 構成 (%) |
|---|---|
| 炭素 (C) | 00.05 ¥ 0.15 |
| マンガン (Mn) | 0.30 ¥ 0.60 |
| リンゴ (P) | ≤0.025 |
| 硫黄 (S) | ≤0.025 |
| シリコン (Si) | ≤0.50 |
| クロム (Cr) | 1.90 260 |
| モリブデン (Mo) | 0.87 113 |
クロムとモリブデンの合金元素は高温耐久性,酸化耐性,長期のクレイプ性能に大きく貢献します.
| 資産 | 最低値 |
|---|---|
| 張力強度 | 415 MPa |
| 生産力 | 205 MPa |
| 伸縮 | 30% |
| 硬さ | 通常 ≤ 163 HB |
| 推奨される最大使用温度 | 約600°C |
機械的性質は,熱処理条件と生産要件によって異なります.
ASTM SA213 T22 シグネッドフィニットチューブは,制御された製造プロセスを用いて製造されます.
このプロセスは,強いフィン・トゥー・チューブ結合と最適な熱伝導性を保証します.
各バッチは,顧客の仕様と国際基準の遵守を保証するために,包括的なテストと検査手順を受けます.
輸送時に,次の書類が提供され得る.
熱効率を最大化し 厳しい環境下で 耐久性を保てるように設計されています厳格な品質管理電気発電,石油化学加工,精製工場の要求を満たす, 繊維の製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,製造,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売熱回収システム.
標準的な寸法や 完全にカスタマイズされたペニント管の設計が 必要であろうと,私たちのASTM SA213 T22 尖ったペニント管は,信頼性の高い熱伝送性能を提供します.維持費の削減長期的運用価値です
