| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 埋め込みフィンチューブ | 材料: | シングルフィンチューブ |
|---|---|---|---|
| 応用: | 埋め込みフィンチューブ | パッケージ: | 鉄フレーム木製ケース |

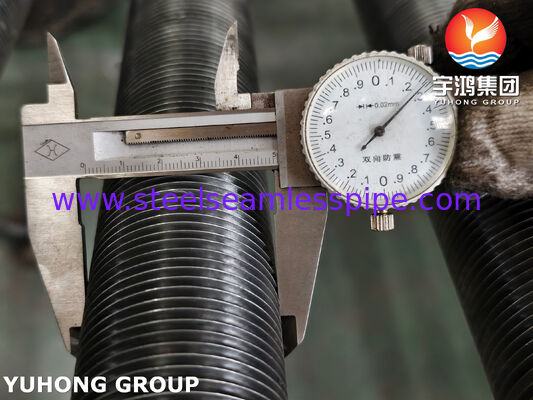

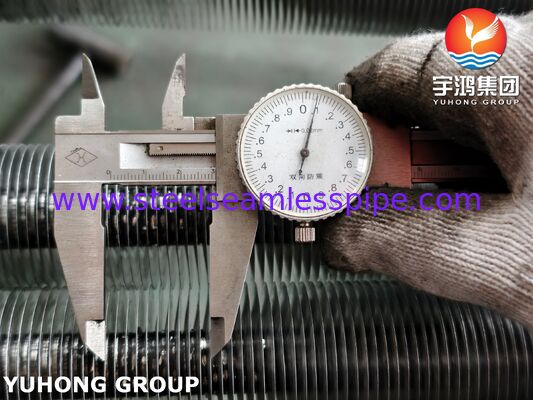

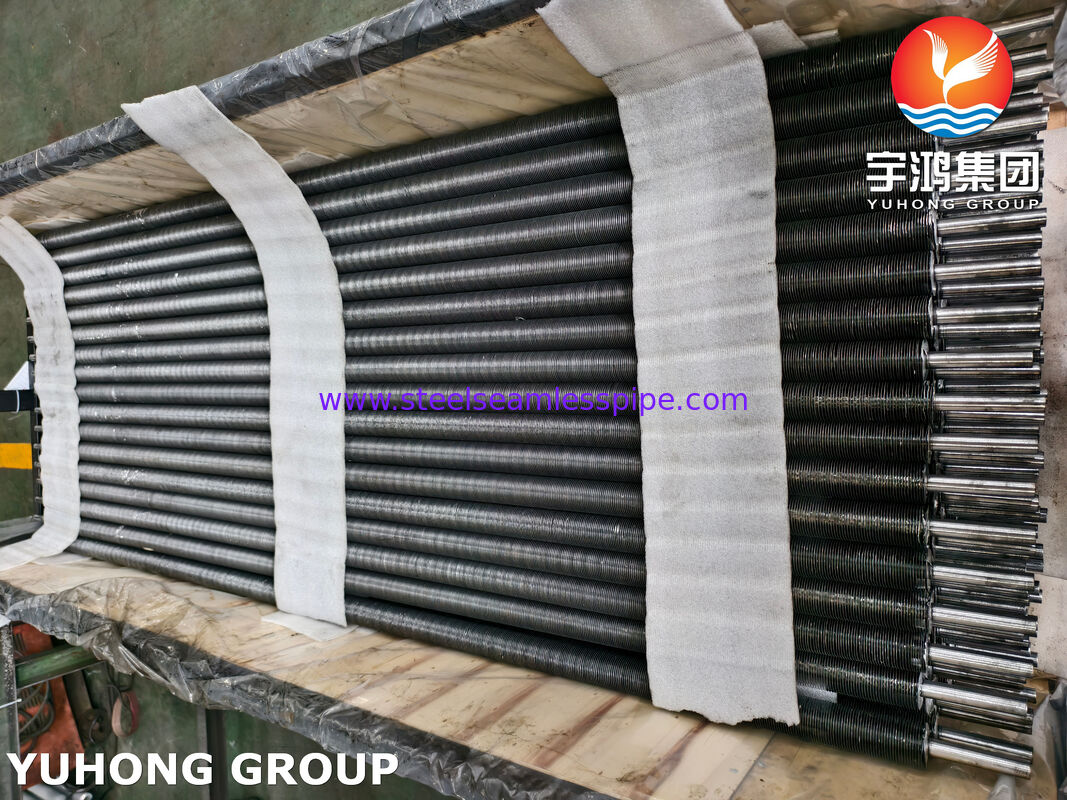

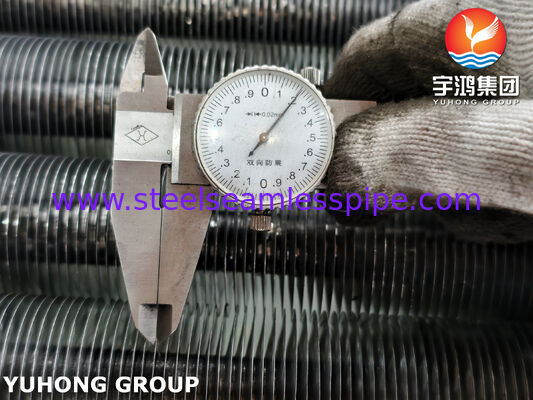

空気冷却機のコンデンサ用の埋め込みフィンチューブ高性能熱伝達部品で,空気冷却コンデンサーシステム (ACC)工業用冷却用品で製造されています.GOST 550-2020 アルミ AL1060 組み込みフィンを組み合わせた炭素鋼ベースチューブ熱伝導性,機械的強度,および長期耐腐蝕性があります.
組み込みのフィン構造は,鋼管の外面に螺旋溝を加工し,アルミニウムフィンをしっかりと溝に埋め込むことで作られています.この 機械 的 な 結合 方法 に よっ て 耐久 的 な 羽根 と 管 の 接続 が でき ます高振動,熱循環,屋外での動作条件でも効率的な熱伝達を保証します.
このフィンチューブは発電所,石油化学施設,精製施設,天然ガス加工施設,産業用蒸気凝縮システム信頼性の高い熱拒絶性能と長い使用寿命が不可欠である場合
AL1060 アルミフィンは熱伝導性が優れているため,裸管と比較して外部の熱伝送面積を大幅に増加させる.表面面積の拡大により,空気側での熱伝達の効率が向上しますコンパクトなコンデンサー設計を可能にします
組み込みのフィン製造プロセスは,アルミフィンと鋼管の間に緊密な機械的な接続を作成します.これは温度変動,振動,長期運用.
アルミの羽は,自然に保護性オキシド層を形成し,大気の腐食に抵抗する.GOST 550-2020 鋼管はコンデンサーサービスに信頼性の高い圧力耐性を持っています.
埋め込まれたフィンチューブは,特に以下に曝される空気冷却コンデンサーに適しています.
| ポイント | 仕様範囲 |
|---|---|
| ベースチューブ材料 | GOST 550-2020 炭素鋼 |
| フィン素材 | AL1060 アルミニウム |
| 管の種類 | シームレス鋼管 |
| 製造形態 | 埋め込み/溝付き L足機械結合フィンチューブ |
| 管の外径 | 25.4mm 76.2mm |
| 管の壁厚さ | 20.0 mm 8.0 mm |
| 管の長さ | 3,000 mm ¥ 18,000 mm |
| 羽根の高さ | 8mm 20mm |
| フィン厚さ | 0.2mm ¥0.5mm |
| フィンピッチ | 2.0mm 5.0mm |
| 最大動作温度 | 約300°Cまで (設計条件に応じて) |
客の図面とコンデンサー設計要件に従ってカスタマイズされた寸法が提供されます.
組み込まれてるフィンのチューブGOST 550-2020 + AL1060 材料一般的に以下に使用されます.
産業用熱交換器の要求事項の信頼性と適合性を確保するために,埋め込まれたフィンチューブは包括的な検査手順を受けます.
| エレメント | 典型的な含有量 (%) |
|---|---|
| 炭素 (C) | ≤0.25 |
| シリコン (Si) | 0.17 ¥0.37 |
| マンガン (Mn) | 0.35 ¥080 |
| リンゴ (P) | ≤0.035 |
| 硫黄 (S) | ≤0.035 |
| 鉄 (Fe) | バランス |
化学組成は,顧客が指定した特定のGOST鋼級によって異なります.
| エレメント | 典型的な含有量 (%) |
|---|---|
| アルミ (Al) | ≥9960 |
| シリコン (Si) | ≤0.25 |
| 鉄 (Fe) | ≤0.35 |
| 銅 (Cu) | ≤0.05 |
| マンガン (Mn) | ≤0.03 |
| マグネシウム (mg) | ≤0.03 |
| 亜鉛 (Zn) | ≤0.05 |
| 資産 | 要求事項 |
|---|---|
| 張力強度 | 370 500 MPa |
| 生産力 | ≥215 MPa |
| 伸縮 | ≥20% |
| 硬さ | 適用されるグレード要件に従って |
| 資産 | 典型的な価値 |
|---|---|
| 張力強度 | 70 〜 130 MPa |
| 生産力 | 20 〜 80 MPa |
| 伸縮 | ≥20% |
| 密度 | 2.70g/cm3 |
| 熱伝導性 | 約 230 W/m·K |
