| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |

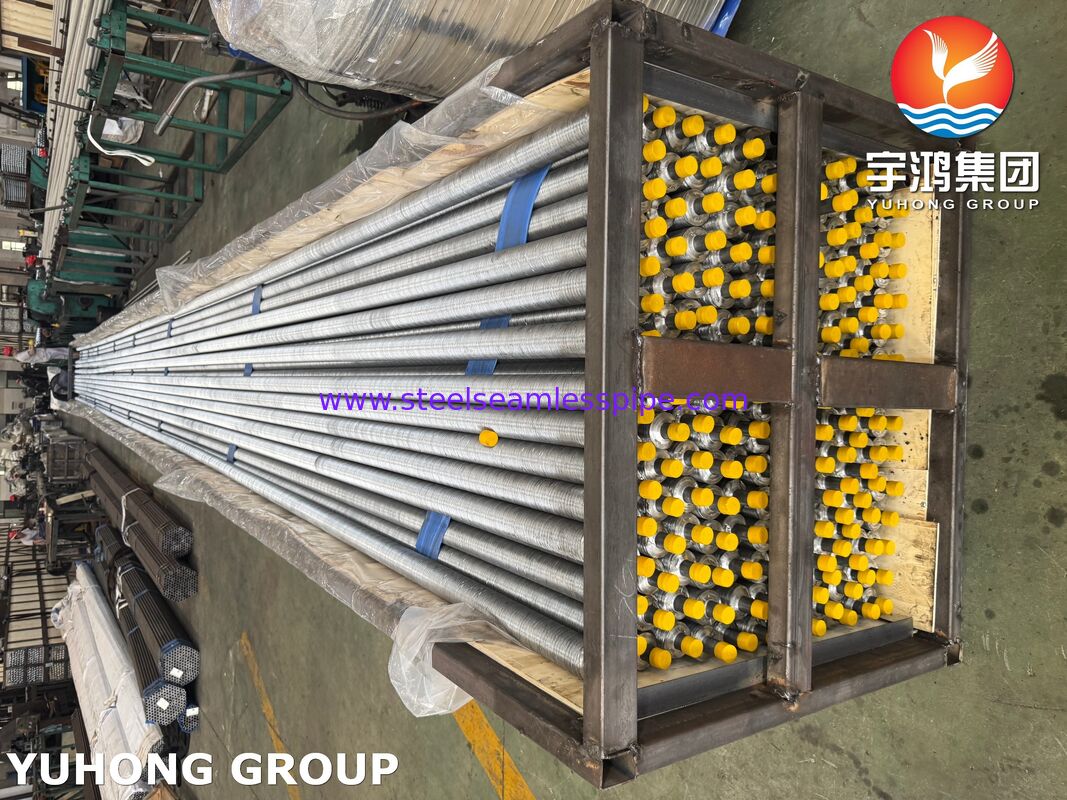

| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | ワウンドフィンチューブ | 材料: | ASME SA179 |
|---|---|---|---|
| 応用: | 空冷式熱交換器 | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | 熱交換器用KL型フィンチューブ,ASME SA179炭素鋼フィンチューブ,空冷熱交換器用フィンチューブ |
||
ASME SA179材料で製造されたKL型フィニングチューブ広く使用されている熱伝達部品で,空冷熱交換機 (ACHE),工業冷却機,冷却機,およびプロセス熱交換装置この製品は,低炭素鋼の冷たい引き出しでシームレスな組み合わせですASME SA179ベースチューブアルミ製のL脚のフィンを用いて,機械的に特別に巻いたチューブ表面に固定しています.
KLフィニングプロセスは,従来のL型フィニングチューブと比較して,チューブとフィニングの間により強い機械的な接続を作り出します.丸い管の表面は接触圧力を増加させ,フィンの安定性を向上させるKL フィンチチューブが熱循環,振動,屋外での連続運転.
ASME SA179 KL 羽根管は一般的に選択されます.精製工場,石油化学工場,天然ガス施設,発電システム,HVAC設備,産業冷却装置効率的な空気側熱伝達と信頼性の高い長期的性能が必要である場合
KLフィンの設計は以下を用いています.
この構造は,温度変動や機器の振動によって引き起こされるフィンの松散に対する抵抗を向上させる.
拡張されたフィンの表面は,外部の熱伝達面積を増やし,空気冷却式熱交換機は,設備の足跡を削減してより高い熱性能を達成することができます.
ASME SA179 低炭素鋼管は以下を提示する.
KLのフィニングチューブは性能と経済性のバランスを保ち,中気温の冷却用用用に使用するフィニングチューブの好ましいデザインの1つとなっています.
ASME SA179 KLのフィニング管は,以下に広く使用されています.
| ポイント | 典型的な仕様 |
|---|---|
| ベースチューブ材料 | ASME SA179 縫い目のない低炭素冷引鋼 |
| フィンタイプ | KL型 (Knurled L-Foot Wrapped Fin) |
| フィン素材 | アルミ1060 / アルミ1100 / 銅 (オプション) |
| 管の外径 | 12.7mm ¥38.1mm (1/2インチ ¥1/2インチ) |
| 管の壁厚さ | 10.0mm ¥3.5mm |
| 管の長さ | 3,000 mm ¥ 18,000 mm |
| 羽根の高さ | 8mm 19mm |
| フィン厚さ | 0.25mm ¥0.50mm |
| フィンピッチ | 1.5 mm ¥3.5 mm (約7¥17フィニング/インチ) |
| 最大使用温度 | 通常は,フィンの材料と運用条件に応じて 250°Cまで |
顧客図面,熱設計要件,および熱交換器製造者の仕様に従って,カスタマイズされたKLフィンチューブの寸法が製造できます.
ASME SA179は,チューブル式熱交換機,コンデンサー,および類似の熱伝送装置のための低炭素鋼管のシームレス冷引式を規定する.
典型的な化学組成:
| エレメント | 要求事項 |
|---|---|
| 炭素 (C) | 00.06 ¥ 0.18% |
| マンガン (Mn) | 0.27 0.63% |
| リンゴ (P) | ≤0.035% |
| 硫黄 (S) | ≤0.035% |
制御された低炭素組成は,優れた加工可能性,冷たい作業性能,KLフィンニングプロセス中に裂けに耐性を提供します.
典型的な機械要件:
| 資産 | 最小要求 |
|---|---|
| 張力強度 | 325 MPa |
| 生産力 | 180 MPa |
| 伸縮 | 35% |
| 硬さ | 最大 72 HRB |
これらの機械的特性により,チューブは製造プロセスに耐えることができ,交換器の動作中に構造的信頼性を維持できます.
ASME SA179のシームレス・チューブは以下の点について検査される.
外側の管表面は,機械的にチューブとフィンの間の結合面積を増やすため,巻き状のパターンで処理されます.
アルミ製の L 形のフィンのストラップが 巻き込み管の周りに連続して巻かれ, 緊密な機械的な接続を形成します.
フリンフットがチューブ表面に強く押され,接触品質と熱伝達の効率が向上します.

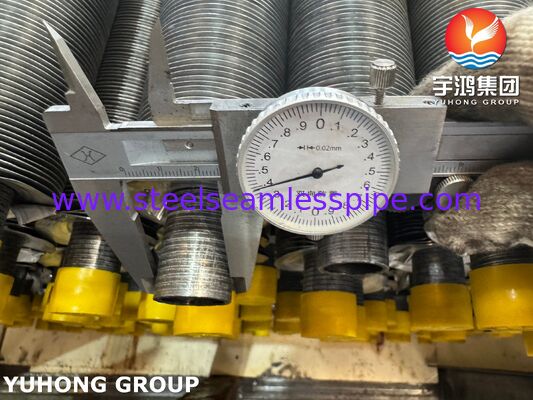

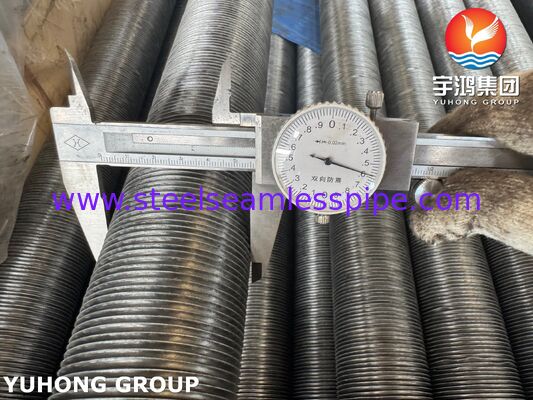

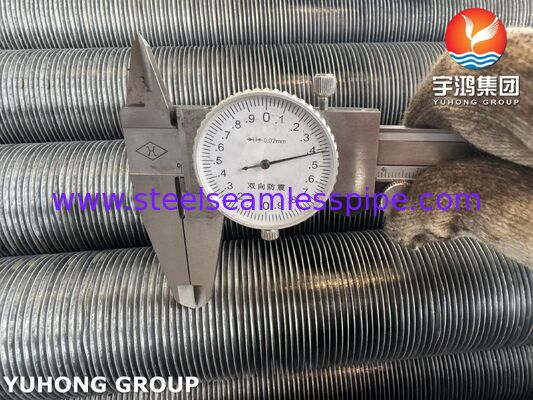

完成したKLフィニングチューブは,寸法精度,フィニング固定品質,表面状態をチェックします.
ASME SA179の要件と顧客の仕様に準拠することを確保するために,KLのフィニング管は包括的な検査を受けます.
入手可能なドキュメントには,以下が含まれます.
| 産業 | 典型的な設備 |
|---|---|
| 石油とガス | 空気冷却機,プロセスの冷却機 |
| 石油化学 | ガス冷却機,炭化水素交換機 |
| 化学加工 | 熱回収システム |
| 発電 | 冷却装置 |
| エフ・キャッシング&冷蔵庫 | 凝縮装置 |
| 工業製造業 | プロセス冷却システム |
ASME SA179 KLフィニング管は,必要とする空気冷却熱交換器アプリケーションのための信頼性の高いソリューションを提供します.効率的な熱伝達,安全なフィンの固定,経済的な操作高品質のシームレスな炭素鋼管と機械的にロックされたアルミニウムフィンを組み合わせることで,厳しい産業環境でも安定した性能が得られます.
優れた製造可能性,実証された熱伝送能力,および広範なアプリケーション柔軟性により,KLフィニング管は,設計エンジニアにとって好ましい選択であり続けます空気冷却機,冷却機,工業用熱交換装置.
