| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |

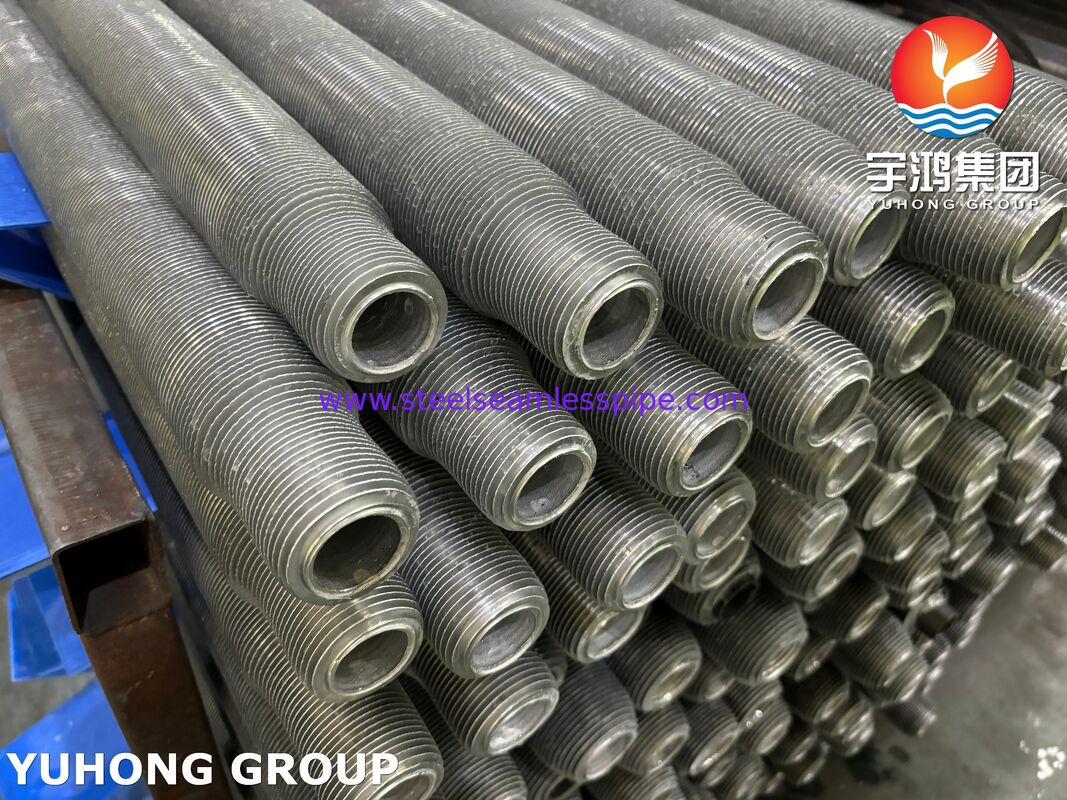

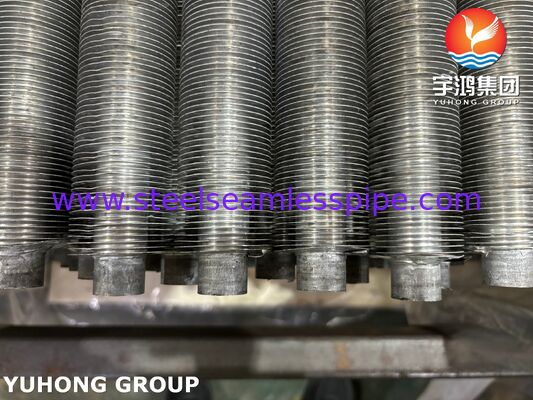

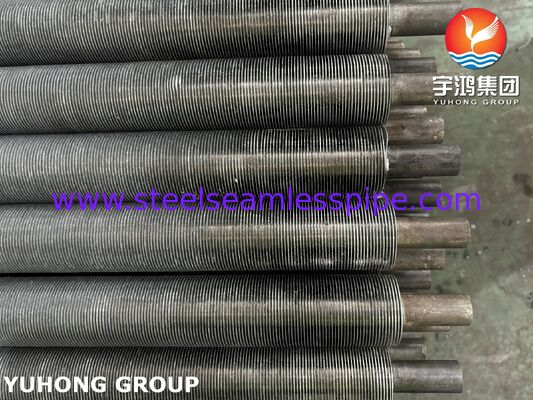

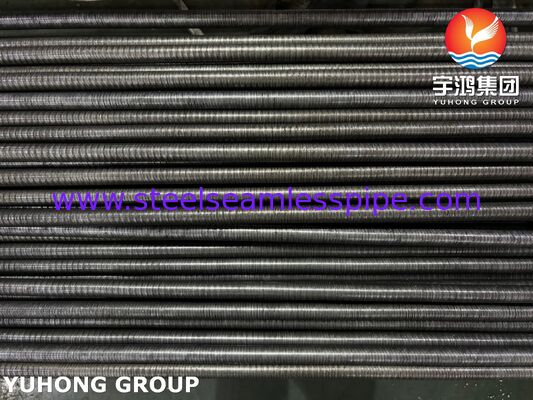

| 製品: | エクストルーズド・フィン・チューブ | 材料: | ASTM A192 + アルミニウム 1060 |
|---|---|---|---|
| 応用: | 空冷コンデンサー | パッケージ: | 鉄フレーム木製ケース |
空気冷却コンデンサー用 挤出したフィニングチューブ高効率の熱伝送部品で,信頼性の高い熱性能,耐腐蝕性,長寿命が求められる高要求の冷却アプリケーション用に設計されている.高品質で製造されたASTM A192 炭素鋼ベースチューブそしてアルミニウム1060外フィンの材料熱交換能力が優れている空気冷却コンデンサー (ACC),発電所の冷却システム,石油化学施設,精製施設,工業用熱回収設備.
挤出製造プロセスは,鋼管の周りに統合されたアルミニウムフィン構造を形成し,フィンとチューブの間に強い機械的な結合を作り出します.伝統的な包装されたまたは溶接されたフィンチューブと比較して圧縮されたペニント管は,接触安定性,腐食保護の強化,振動と熱循環に対する優れた耐性を提供します.
ASTM A192 炭素鋼管とアルミ 1060 フィンの組み合わせにより,機械的強度,熱伝導性,経済的な操作のバランスが最適化されています.大規模な空気冷却式換熱システムに広く使用される.
アルミフィンは機械的に鋼管の外面に押し付けられ,
アルミが圧縮されたとき,チューブの表面を連続的に保護する層を形成する.炭素鋼管を大気の腐食から保護し,屋外装置のサービス信頼性を向上させる.
アルミ1060は優れた熱伝導性を備えており,軽量な構造を維持しながら,空気冷却コンデンサで効率的な熱散を可能にします.
エクストルーデッドフィニングチューブは,以下に一般的に用いられる.
エクストリュードフィニング管は,ACCシステムで,以下に広く使用されています.
下記に適しています.
一般的な用途は以下のとおりです.
| ポイント | 仕様 |
|---|---|
| 製品名 | エクストルーデッド・フィン・チューブ |
| 適用する | 空冷冷凝器/空冷冷熱交換器 |
| ベースチューブ材料 | ASTM A192 炭素鋼 |
| フィン素材 | アルミ1060 |
| 製造方法 | アルミニウム挤出加工 |
| 管の種類 | 縫い目のない炭素鋼管 |
| フィンタイプ | 精製されたアルミニウムフィン |
| 表面状態 | ミール仕上げ/カスタマイズされた処理 |
| 標準長さ | 6,000 mm / 12,000 mm (カスタム長さ利用可能) |
下記の寸法は,空気冷却コンデンサー用途のために一般的に生産されています.
| パラメータ | 典型的な範囲 |
|---|---|
| 外径 | 19.05mm ¥38.10mm |
| 壁の厚さ | 1.65mm 3.50mm |
| 管の長さ | 3千ミリ 千五ミリ |
一般的なサイズは:
| パラメータ | 典型的な範囲 |
|---|---|
| フリン外径 | 40 mm ¥ 80 mm |
| 羽根の高さ | 8mm 22mm |
| フィン厚さ | 0.3mm 0.6mm |
| フィン密度 | 394 630羽/メートル |
(カスタム寸法は,顧客の図面と熱設計要件に従って製造することができます.)
ASTM A192は,高温および高圧熱伝送アプリケーションに広く使用されるシームレス炭素鋼ボイラーおよび熱交換管の仕様である.
| エレメント | 最大値 / 要求値 |
|---|---|
| 炭素 (C) | ≤0.06%~0.18% |
| マンガン (Mn) | 0.27・0.63% |
| リンゴ (P) | ≤0.035% |
| 硫黄 (S) | ≤0.035% |
| シリコン (Si) | ≤0.25% |
| 資産 | 要求事項 |
|---|---|
| 張力強度 | ≥325 MPa |
| 生産力 | ≥180 MPa |
| 伸縮 | ≥35% |
アルミ1060は,優れた熱伝導性と耐腐蝕性を持つ商業的に純粋なアルミ合金である.
| エレメント | 内容 |
|---|---|
| アルミ (Al) | ≥99.60% |
| シリコン (Si) | ≤0.25% |
| 鉄 (Fe) | ≤0.35% |
| 銅 (Cu) | ≤0.05% |
| マンガン (Mn) | ≤0.03% |
| マグネシウム (mg) | ≤0.03% |
| 亜鉛 (Zn) | ≤0.05% |
| 資産 | 典型的な価値 |
|---|---|
| 張力強度 | 75~135 MPa |
| 生産力 | 20°95MPa |
| 伸縮 | 20~45% |
| 熱伝導性 | 約 230 W/m·K |
生産プロセスには以下の要素が含まれます.
空気冷却式冷却装置の信頼性の高い動作を保証するために,外押ししたフィニング管は厳格な品質検査を受けます.
その中には:
一般的な方法:
チェックされたパラメータは以下の通りである.
確認するために行われます:
客の仕様やプロジェクトの要求に応じて水静止または空気性試験を行うことができる.
