| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A182 F347 ステンレス鋼溶接ネック フランジ |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | プライス・ウッド・ケース/パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 寸法: | ANSIのフランジ、ASMEのフランジ、BSのフランジ、DINは、ENのフランジ フランジを付けたようになる | 標準: | B16.5のB16.47シリーズAのシリーズB |
|---|---|---|---|
| 材料: | F347 / UNS 34700 / EN 1.4550 | サイズ: | 1/2 "から48" |
| 厚さ: | sch5S から sch.XXS | クラス: | 150＃、300＃、400＃、600＃、900＃、1500＃、2500＃ |
| タイプ: | 溶接首のフランジ | 表面: | RTJ |
| 包装: | 合板の箱/Pallet | ||
| ハイライト: | ASTM A182 F347 ステンレス鋼のフランジ、溶接ネック フランジ、WNRTJ によって造られたフランジ | ||

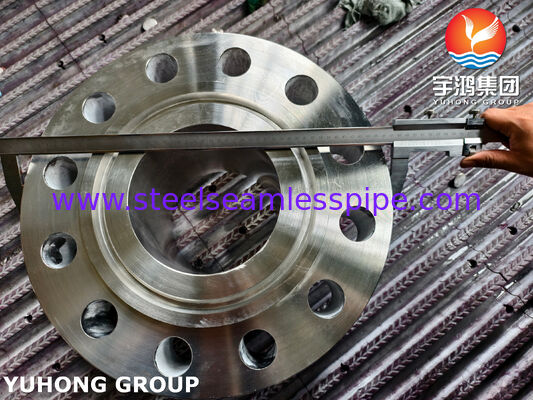

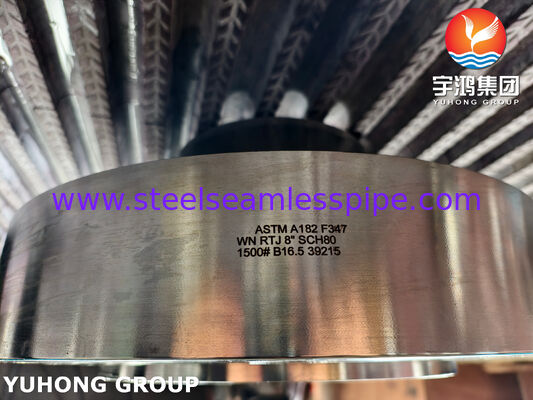

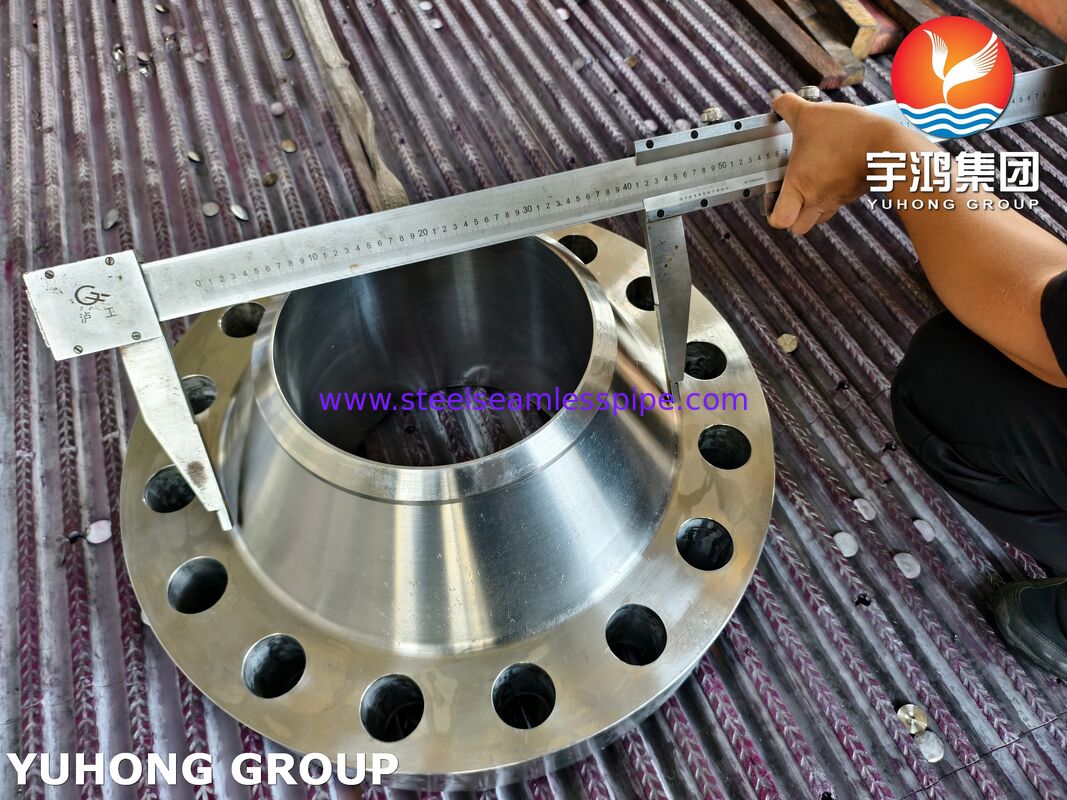

ASTM A182 F347 / 1.4550 ステンレス鋼フランジ UNS S34700 鍛造 WN RTJ フランジ
ASTM A182 F347 / 1.4550 ステンレス鋼 ウェルドネック RTJ フランジは、配管システムに全溶け込み突合せ溶接で恒久的に取り付けられるように設計された高強度鍛鋼製パイプコネクタです。特殊な金属シール溝付き面を備え、ニオブ安定化オーステナイト系ステンレス鋼から製造されており、過酷な高温、高圧、腐食性サービス環境向けに特別に設計されています。
仕組みは？
このフランジがパイプ（WN）に溶接され、金属リングガスケットを溝に配置して反対側のRTJフランジにボルト締めされると、スタッドボルトの締め付けにより2つのフランジが押し付けられます。ガスケットは溝の壁に塑性変形し、柔らかいガスケット充填材ではなく、金属の圧縮強度のみに依存する漏れのないシールを作成します。
これにより、その主な目的の定義が明確になります。ニオブ安定化化学組成による溶接減衰腐食に耐えながら、極端な温度・圧力変動下で正のブローアウト防止金属シールを維持する、恒久的で疲労耐性のあるパイプライン接合部です。
GB | JIS | ASTM | GOST | EN |
06Cr18Ni11Nb | SUS 347 | F347 / S34700 | 08Х18Н12Б | 1.4550 X6CrNiNb18-10 |
ASTM A182 F347 / EN 1.4550 ステンレス鋼 ウェルドネックフランジ 鍛造 WNRTJ フランジの化学組成
| Cr | Ni | C | Mn | P | S | Si | Cb&Ta | Fe |
| 347 | 17.00 以上 - 19.00 以下 | 9.00 以上 - 13.00 以下 | 0.08 | 2.00 | 0.04 | 0.03 | 0.75 | 10 x (C + N) 以上 - 1.00 以下 | 残部 |
ASTM A182 F347 / EN 1.4550 ステンレス鋼 ウェルドネックフランジ 鍛造 WNRTJ フランジの機械的特性
| 降伏強度 0.2% オフセット | 引張強度 伸び | 2インチあたり 硬度 | psi (最小) | ||
|---|---|---|---|---|---|
| (MPa) | % (最小) | (MPa) | % (最小) | (最大) | 30,000 |
| 205 | 75,000 | 515 | 40 | 201 ブリネル | 代表的な用途（産業） |
高い温度安定性とRTJシール信頼性により、このフランジは以下で広く使用されています。
石油・ガス（上流/下流）：ウェルヘッド、クリスマスツリー、フローライン、製油所ハイドロトリーター。
石油化学：高圧プロセス配管、分解装置、改質装置。
発電：火力発電所の過熱器および再熱器接続部。
熱交換器・圧力容器：サイクリック熱負荷を受けるノズル接続部。
浸透探傷試験 / PT
