| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| モデル番号: | EN1092-1 F316L |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 数量に依存します |
| 支払条件: | LC、T/T |
| 供給の能力: | クライアントの要件に応じて |
| 製品名: | ステンレス鋼板フランジ | 材料: | F316L |
|---|---|---|---|
| テクニクス: | 鍛造 | シール面: | 平面(FF) |
| プレッシャー: | PN2.5-PN100 / 150#-2500# | サイズ: | DN10-DN600 / 3/8"-24" |
| テスト(NDT): | UT、PT、MT... | 応用: | 化学産業/石油産業/電力産業/冶金産業 建築産業/造船産業 |

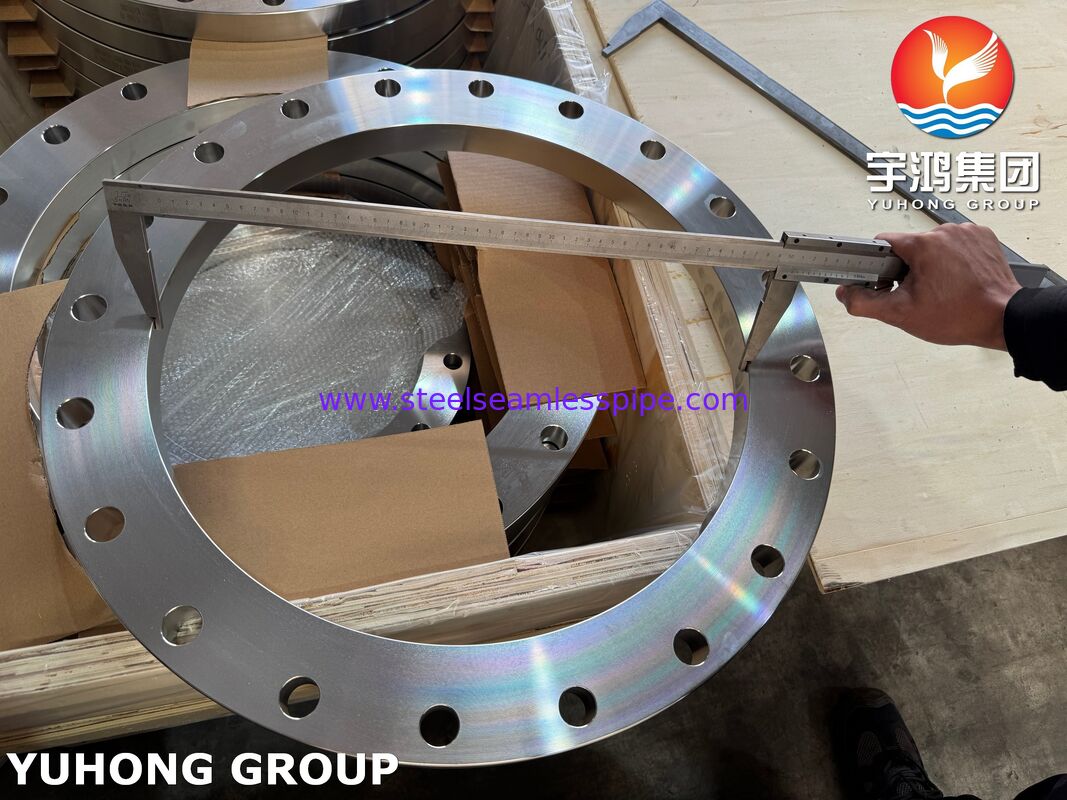

EN1092-1 F316L ステンレス鋼平坦面プレートフランジ PN2.5-PN100, DN10-DN600
EN1092-1 F316L ステンレス鋼平坦面プレートフランジは、鋼製フランジとその接続に関する欧州規格であるEN 1092-1に準拠して製造された欧州規格の円形鋼製フランジです。「タイプ01」（溶接用プレートフランジ）として指定されており、このフランジは、円周上にボルト穴を備えた平坦な円形鋼板であり、ハブや突起面はありません。この製品は、DN10からDN600までの24の公称サイズ仕様をカバーし、圧力定格はPN2.5からPN100までの8つのクラス（PN2.5/6/10/16/25/40/63/100）に及びます。突起面（RF）フランジと比較して、この平坦面フランジは、ガスケット全体の接触面にボルト予荷重を均等に分散させる全周ガスケットの使用が必要です。鋳鉄、プラスチック、またはFRP製の脆性または低強度機器ノズルへの接続、および中低圧で熱サイクルが厳しくない一般的な産業用配管に特に適しています。その「スリップオン」構成は、設置時の配管位置合わせを大幅に簡素化し、溶接ネック（WN）フランジよりもコスト面で有利です。この製品は、化学・石油化学、海洋・オフショア、水処理、食品・製薬、発電、HVAC、火災保護などの分野における中低圧産業用配管システムのフランジ接続に広く使用されています。ASTMEN / Werkstoff Nr.
UNSJISBSF316L 1.4404
| S31603 | SUS 316L | 316S11 | 化学的および機械的特性 | EN1092-1 F316L |
| 化学 | 特性 % | C | Cr | Mn |
Si
| PSNi | ||||||||
|
Mo |
Fe | ≤0.03 |
16.0-18.0 |
≤2.00 | ≤1.00 | ≤0.045 | ≤0.03 | 10.0-14.0 |
| 降伏強度（0.2%オフセット） | 残部 | 機械的特性 | 引張強度 | 最小、ksi [MPa] | 降伏強度（0.2%オフセット） | 最小、ksi [MPa] | 伸び 2インチあたり | [50 mm] または 4D、 |
最小、%
|
断面積減少、最小、% 30
|
25[170] 30
|
50
熱処理要件
熱処理タイプ
|
オーステナイト化/固溶化
温度、最小
|
| または範囲、°F [°C]A | 冷却 | 媒体 | 急冷 |
|
焼戻し温度、
|
最小または
範囲、°F [°C]
固溶化処理と急冷
|
1900 [1040]
液体
|
500 [260]
適用外
|
主な
利点
優れた耐食性 – 2.0-3.0%のモリブデン含有量により、ピッティング、隙間腐食、塩化物攻撃に対する優れた耐性を発揮し、海洋、化学、腐食性流体環境に最適です。
|
| 優れた溶接性および感作抵抗 – 低炭素含有量（≤0.030%）により、溶接中の炭化クロム析出を防ぎ、溶接後熱処理の必要性をなくし、長期的な接合部の完全性を確保します。 |
均一な荷重分散 – 全周ガスケットを備えた平坦面設計により、シール面全体にわたるボルト予荷重が均一になり、鋳鉄、プラスチック、またはFRP製の脆性機器ノズルの過負荷や損傷を防ぎます。
|
主な用途 |
化学・石油化学配管システム
|
海洋・オフショア環境
|
製薬・食品加工産業 水処理・淡水化プラント
