| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A182 F321 ステンレス鋼重ね継手フランジ |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板ケース /p |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 寸法: | B16.5のB16.47シリーズAのシリーズB | 標準: | ASTM A182、ASME SA182 |
|---|---|---|---|
| 材料: | UNS S32100 / F321 / 1.4541 / 08Х18Н10Т | サイズ: | 1/2 "から48" |
| 厚さ: | sch5S から sch.XXS | クラス: | 150＃、300＃、400＃、600＃、900＃、1500＃、2500＃ |
| 表面: | FF、RF、RTJ | タイプ: | 溶接首のフレンズ スリップオンフレンズ ブラインドフレンズ 長い溶接首のフレンズ |
| 包装: | 合板の箱/Pallet | ||
| ハイライト: | ASTM A182 F321 ステンレス鋼フランジ、重ね継手フランジ | ||

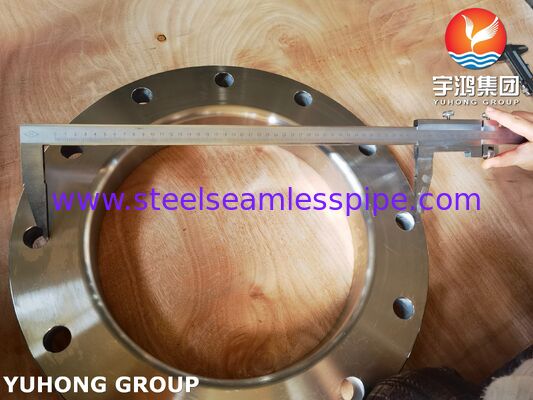

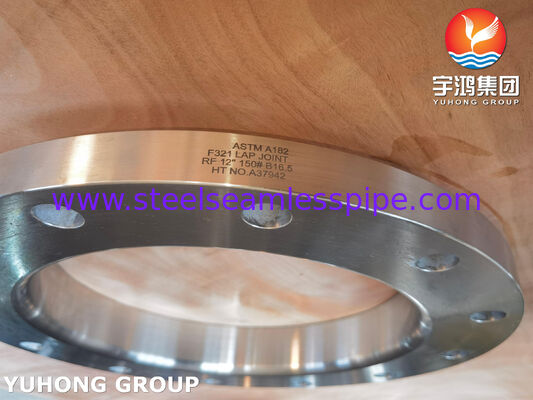

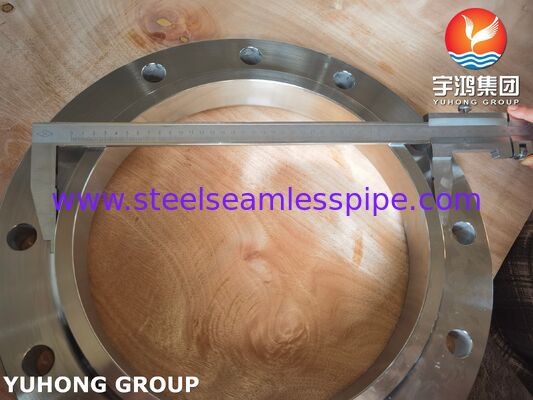

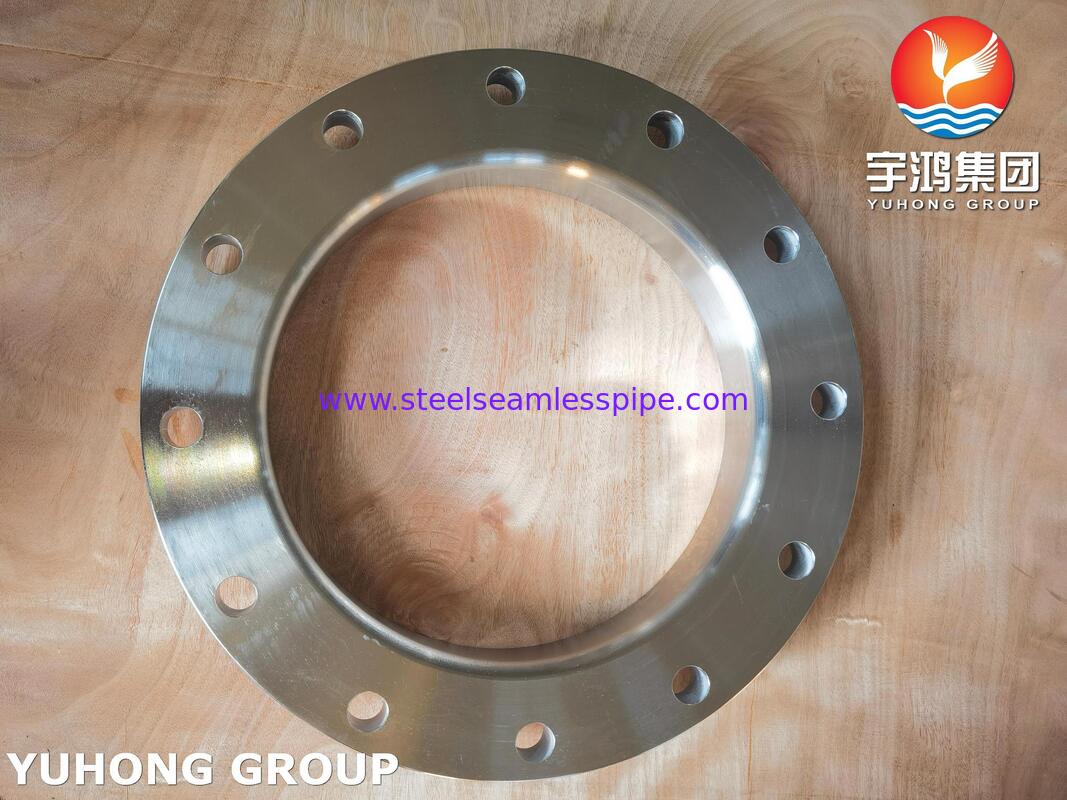

ASTM A182 F321 / UNS S32100 / 1.4541 ステンレス・スチール・ラップ・フレンズ
ASTM A182 F321 ラップジョイントフレンズ (LTF)鋳造された不?? 鋼管の接続部品で,2つの別々の部品から成る.
フレンズリング (ローズフレンズ) ASTM A182 F321 に準拠して製造されたこのリングは,パイプの上を自由に滑ります.
ラップ・ジョイント・ストブ・エンド 〜 通常ASTM A403 WP321または同等の規格で製造される別々の部品パイプ端にボットで溶接され,緩いフレンジの裏面と合致する半径の肩を備えています.
別のフレンズにボルトが固定されたとき,ボルトからの圧力は,ストップ端のガセットの表面を反対のフレンズに圧縮し,緩いリングはボルトの負荷を伝達します.フレンズリング自体はプロセス流体と接触しない ストップ端のみですこの設計により,リングはパイプの周りに自由に回転し,組み立て中にボルト穴の調整を容易にする.
|
GOST
|
JIS
|
UNS
|
EN について
|
|
08X18N10T
|
SUS 321
|
F321 / S32100
|
EN 1 について4541
(X6CrNiTi18-10)
|
ASTM A182 F321 ラップジョイントフランジの化学組成 EN 1.4541 / UNS S32100 ステンレス鋼フランジ
| エレメント % | C について | ミニ | P | S | そうだ | ニ | C.C. |
| F321 | 0.08マックス | 2.0最大 | 0.045最大 | 0.03最大 | 1.00最大 | 9.0-12 やってくれ0 | 17.0-19 だった0 |
ASTM A182 F321 ラップジョイントフランジの機械的特性 EN 1.4541 / UNS S32100 ステンレス鋼のフランジ
| 張力強度,min,ksi (MPa) | 性能 強度,min,ksi (MPa) | 2in ((50mm) の長さ,min % | 減少または面積,分, % | ブリーネル硬度番号 HBW |
| 75 (515) | 30 (205) | 30 | 50 | - そうだ |
ラップ ジョイント フレンズ (LTF) の 選択 の 利点
| 利点 | 理由 |
|---|---|
| 簡単な調整 | 緩い裏付けリングは360°回転し,設置中にボルト穴の調整を容易にする. |
| 高価 な 材料 に 対し て 費用 効果 的 | 短いストブエンドのみは高価な耐腐蝕合金で作らなければなりません.積もりの大きいバックリングは炭素鋼で作ることができます (ASTM A182 F321バックリングはしばしば指定されていますが,F321ストップ付きの炭素鋼の裏付けリングは,コストに敏感なプロジェクトで一般的です). |
| フレンズ面にフィールド溶接がない | 溶接ストレスはストップ端まで隔離され,裏付けリングは溶接熱にさらされず,歪みを防ぐ. |
| 容易 な メンテナンス と 検査 | フランジはパイプに沿って簡単に滑り戻すことができ,パイプを切ることなく検査または交換のためにガシケートとストブ端面への完全なアクセスを可能にします. |
申請
このLTFフレンズ組み合わせは,チタン安定化と容易な組み立て設計により,以下に広く使用されています.
低気圧から中気圧のパイプシステム (クラス150・300)
内部清掃のために頻繁に分解する必要がある熱交換器と容器のノズル
食品加工と製薬 (簡単に解体し,衛生状態が重要な)
化学 酸化酸 (例えば,窒素酸) を適温で処理する工場.
低温で硬さも良好です
