| 起源の場所: | 中国、韓国 |
| ブランド名: | YUHONG |
| 証明: | TEMA Class R / ASME Section VIII Division 1 |

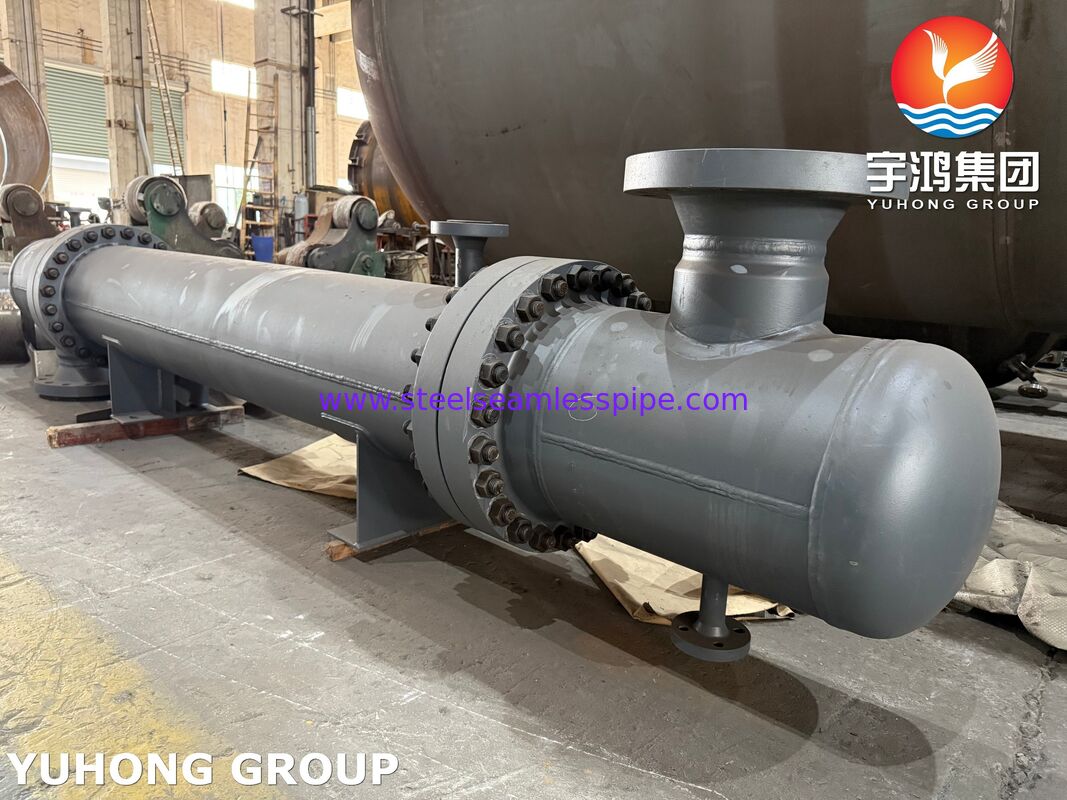

| モデル番号: | TEMA 型 BEM 縦型シェルアンドチューブ熱交換器 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD 50,000 - USD 1,000,000 PER SET |
| パッケージの詳細: | 標準的な木製クレートまたは顧客の要件に基づいたカスタムパッケージ。 |
| 受渡し時間: | 60～90日 |
| 支払条件: | T/T、D/P、D/A、L/C、ウェスタンユニオン |
| 供給の能力: | 500セット/月 |
| 熱交換チューブ: | ASME SA213 / SA249 TP316 ステンレス鋼 (17 Cr、12 Ni) | シェルバレル: | ASME SA516 Gr 70 / 炭素鋼 |
|---|---|---|---|
| 殻の寸法: | 内径: 550.00 mm |外径: 570.00 mm |厚さ：10mm | チューブ仕様: | 368 カウント |外径: 19.000 mm |厚さ: 2.000 mm |長さ: 3,000 メートル | 30°三角レイアウト |
| チューブパス/バッフルカット: | 4 チューブパス | 30% カットの単一セグメント バッフル (350.00 mm 間隔) | 応用機器: | きれいな冷却水とオイル |
| ハイライト: | ASME SA240 316 ステンレス鋼の熱交換器,シェル＆チューブ熱交換器 チューブバンドル,TEMA BEM ステンレス鋼熱交換器 |
||
| 構成要素 | 材料仕様/製造規格 | キーパラメータ |
|---|---|---|
| 熱交換管 | ASME SA213 / SA249 TP316 ステンレス鋼 (17 Cr, 12 Ni) | 368枚数,19000mm OD,2000mmの厚さ,3000mの長さ |
| シェル・バレル | ASME SA516 Gr 70 / 炭素鋼 | 550.00 mm ID, 570.00 mm OD, 10 mm 厚さ,1000 mm 腐食許容量 |
| 管状 | ASME SA516 Gr 70 炭素鋼 / SA240 316 不鋼鋼面 | 固定型固定管材,拡張型管と管の間の溝のない接合物 |
| 拡張関節 / 流量装置 | Rho-V2型入口ノズルの拡張関節 | 計算された Rho-V2 入口値: 775.41 m2 |
| バフル&ネクタイの棒 | ステンレス鋼のネクタイ棒の炭素鋼のバフル | 単段,切断直径30% 350.00 mm 差,6本のタイ棒,3本の通路シール棒 |
| ガスケット | 螺旋回形金属ガスケット (石墨/PTFEフィラー付きSS316) | TEMAクラスRの要件に従って,シェルサイドおよびチューブサイドのシール表面に適用される. |
| ノズル | 炭素鋼/ASME B16.5 フレンズ | シェル入口/出口: 86.35 mm OD (80.00 mm 名義ID);チューブ入口/出口: 104.76 mm OD (100.00 mm 名義ID) |
