| 起源の場所: | 中国、韓国 |
| ブランド名: | YUHONG |
| 証明: | TEMA Class R / ASME Section VIII Division 1 |
| モデル番号: | TEMA 型 BEM 縦型シェルアンドチューブ熱交換器 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD 50,000 - USD 1,000,000 PER SET |
| パッケージの詳細: | 標準的な木製クレートまたは顧客の要件に基づいたカスタムパッケージ。 |
| 受渡し時間: | 60～90日 |
| 支払条件: | T/T、D/P、D/A、L/C、ウェスタンユニオン |
| 供給の能力: | 500セット/月 |
| 機器の種類: | シェルとチューブの熱交換器 | 設計基準と設計基準: | ASME セクション VIII 部門1、TEMA クラス R、NACE MR0175 / ISO 15156 |
|---|---|---|---|
| シェル材質: | ASME SA-516 Gr. 70 N (正規化) / ASME SA-106 Gr. B | チューブ材質: | ASME SA-179 シームレス冷間引抜 / ASME SA-213 TP316L |
| トゥーブシートの材料: | ASME SA-350 LF2 Cl. 1 / ASME SA-105 / ASME SA-266 | チャンネル/ヘッド材質: | ASME SA-516 Gr. 70N |
| ボルト締めの材質: | ASME SA-193 Gr. B7 (スタッド) & ASME SA-194 Gr. 2H(重質六角ナット) | ||
| ハイライト: | モネル400 シェル＆チューブ熱交換器,TEMAタイプ BEM 熱交換器,固定管板式熱交換器 |
||

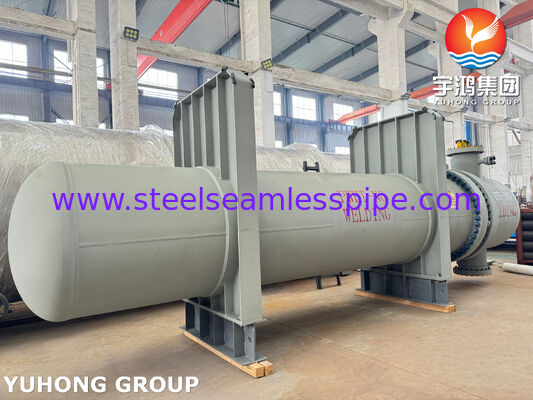

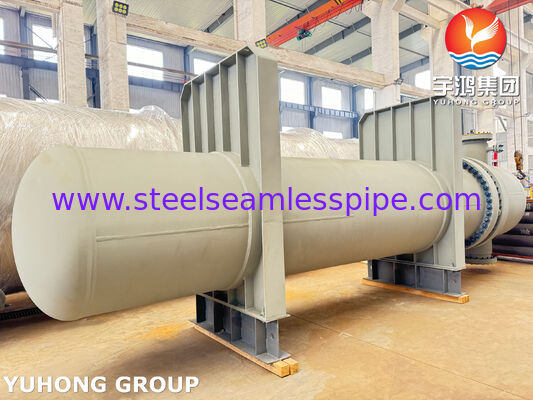

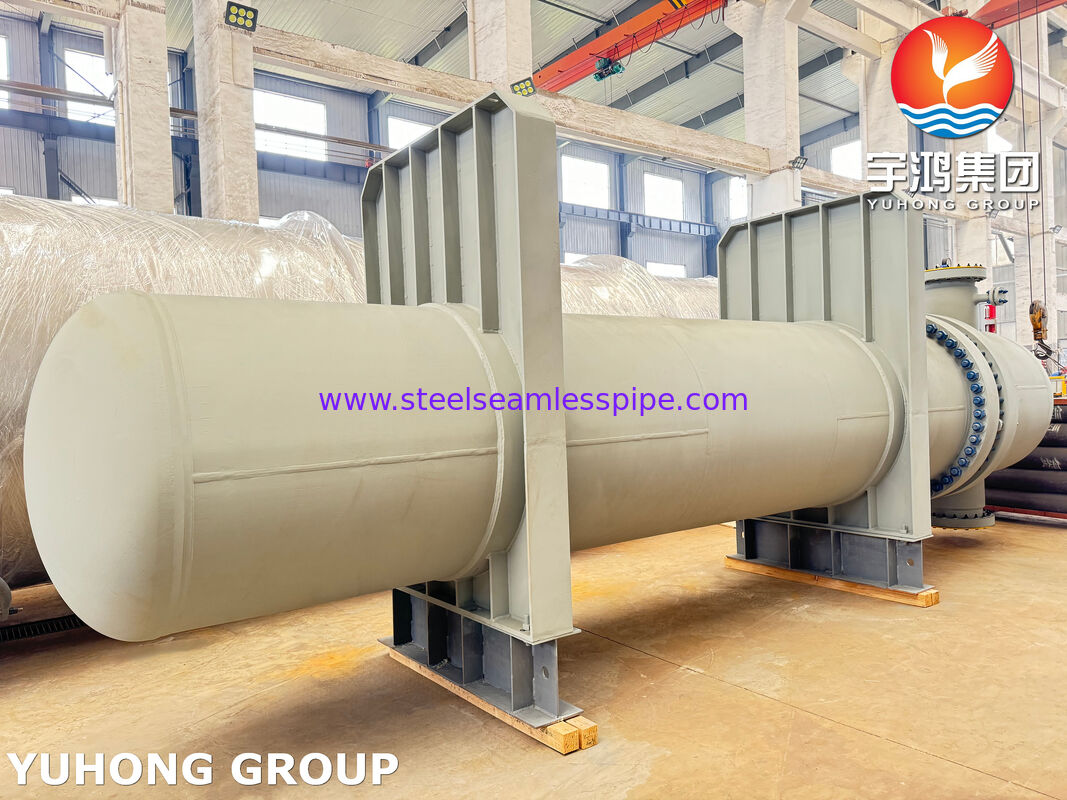

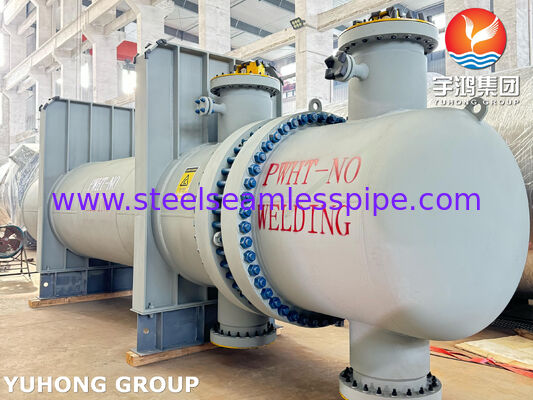

TEMA Type BEM 1108 チューブ モネル 400 固定チューブシート シェル＆チューブ熱交換器
このユニットは工業用シェル＆チューブ熱交換器（チーム熱交換器とも呼ばれる）で、ASME Section VIII Div. 1 および TEMA Class R 規格に厳密に準拠して設計されています。内部レイアウトは、1108本のチューブを備えたフィンチューブバンドルを統合しており、原油蒸留装置の安定器 OVHD コンデンサー（タグ番号 W-04A/B）への設置用にエンジニアリングされています。機械設計は、水性塩化物および酸性炭化水素を含む過酷な腐食性凝縮環境に対応しています。
| コンポーネント名 | 図面参照 | ASME 材料仕様 | 寸法と技術パラメータ |
|---|---|---|---|
| チューブシート | E2-1566 | ASME SB-127 UNS N04400 (Monel 400) | OD Ø1170 mm、厚さ 63.5 mm、8x M12 ねじ穴 |
| バンドルアセンブリ | E1-9277 | ASME SB-163 UNS N04400 (Monel 400) | 1108チューブフィンチューブバンドル、深さ拡張 40.5/60.5 mm |
| シェルバレル | E1-9311 | ASME SA-516 Gr. 70 + SB-127 クラッド | 炭素鋼ベースプレート（Monel 400内部クラッド層付き） |
| チャンネル/ヘッド | E1-9311 | ASME SA-516 Gr. 70 + SB-127 オーバーレイ | デュアルパスチャンネルヘッダー（ノズル N1 (18"-150) & N2 (6"-150) 付き） |
| シーリングガスケット | E1-9311 注2 | Monel 400 / 膨張黒鉛 | ソリッドMonel 400セレーテッドメタルコア（デュアルフェイス黒鉛層付き） |
| ノズルフランジ | E1-9311 | ASME SA-105 / SA-106 Gr. B / Monel 400 | N1-N4 フランジ接続 ANSI B16.5; N5-N11 NPT 6000# カップリング |
精密チューブ拡張手順：フィンチューブバンドルは、デュアルデプストルク拡張プロセス（深さ拡張 40.5 mm および 60.5 mm）を使用して Monel 400 チューブシートに固定されます。チューブ穴レイアウトは 20.25 mm の三角/正方形ピッチパターンに準拠しています。
耐腐食性クラッドと冶金：シェルと圧力保持ヘッドの腐食性蒸気にさらされるすべての湿潤面には、ASME SB-127 UNS N04400 (Monel 400) ソリッドまたはクラッド材料が使用されます。
流れ分布とバッフル配置：ヘビーデューティーなインピンジメント保護プレートと横バッフルプレートが統合されており、チューブサポートの間隔を 750 mm および 753 mm に均一に保ちます。
水圧・気圧試験：シェル側およびチューブ側の圧力試験は、ASME Section VIII Div. 1 の規則に従って個別に実施されます。
非破壊検査（NDE）：全溶込み突合せ溶接継ぎ目には 100% 放射線透過試験（RT）を適用します。チューブシートとチューブの拡張/溶接継ぎ目には 100% 浸透探傷試験（PT）を適用します。
表面コーティングと仕上げ：構造用外部炭素鋼コンポーネントは溶融亜鉛めっき処理を受けます。最終コーティングは、黒鉛 + AISI 316 / Power Graf 3 Premium 高温保護仕上げで構成されます。
吊り上げ・取り扱いアタッチメント：熱交換器シェルへの設置後に取り外しとプラグシールが予定されています。
フランジ面保護：すべての ANSI B16.5 突合せフランジとメス NPT カップリングには、海洋貨物および輸出輸送用にヘビーデューティーなプラスチックカバープレートと防錆キャップが取り付けられています。
