| 起源の場所: | 中国、韓国 |
| ブランド名: | YUHONG |
| 証明: | TEMA Class R / ASME Section VIII Division 1 |
| モデル番号: | TEMA 型 BEM 縦型シェルアンドチューブ熱交換器 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD 50,000 - USD 1,000,000 PER SET |
| パッケージの詳細: | 標準的な木製クレートまたは顧客の要件に基づいたカスタムパッケージ。 |
| 受渡し時間: | 60～90日 |
| 支払条件: | T/T、D/P、D/A、L/C、ウェスタンユニオン |
| 供給の能力: | 500セット/月 |
| ガスケット: | 膨張黒鉛 (EG) 層を備えたモネル 400 溝付きガスケット | シェルチューブシートディム: | Ø1170mm×63.5mm（公称） |
|---|---|---|---|
| 設計コード: | ASME セクション VIII 部門1、TEMA クラス R / 技術計算 14-8134 | 束のタイプ: | フィン付きチューブ束の構造 |
| 圧力部品: | ASME SB-127 / UNS N04400 (モネル 400)、ASME SA-516 Gr. 70 | ノズル規格: | ANSI B16.5 フランジ、クラス 150 / クラス 6000 NPT カップリング |
| ハイライト: | モネル400 シェル＆チューブ熱交換器,TEMAタイプ BEM 熱交換器,固定管板式熱交換器 |
||

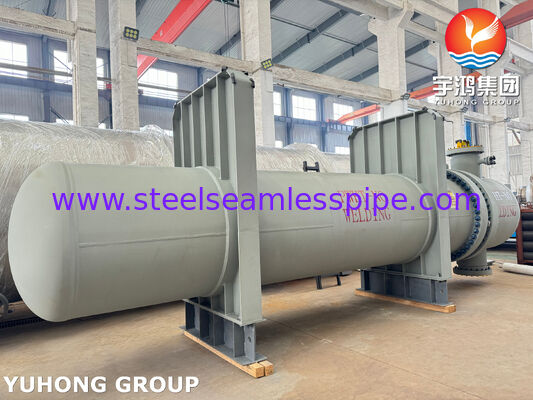

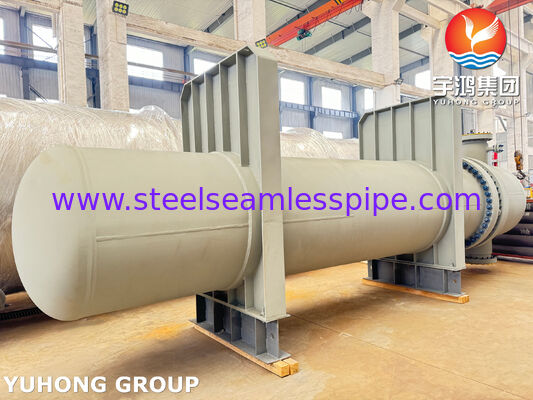

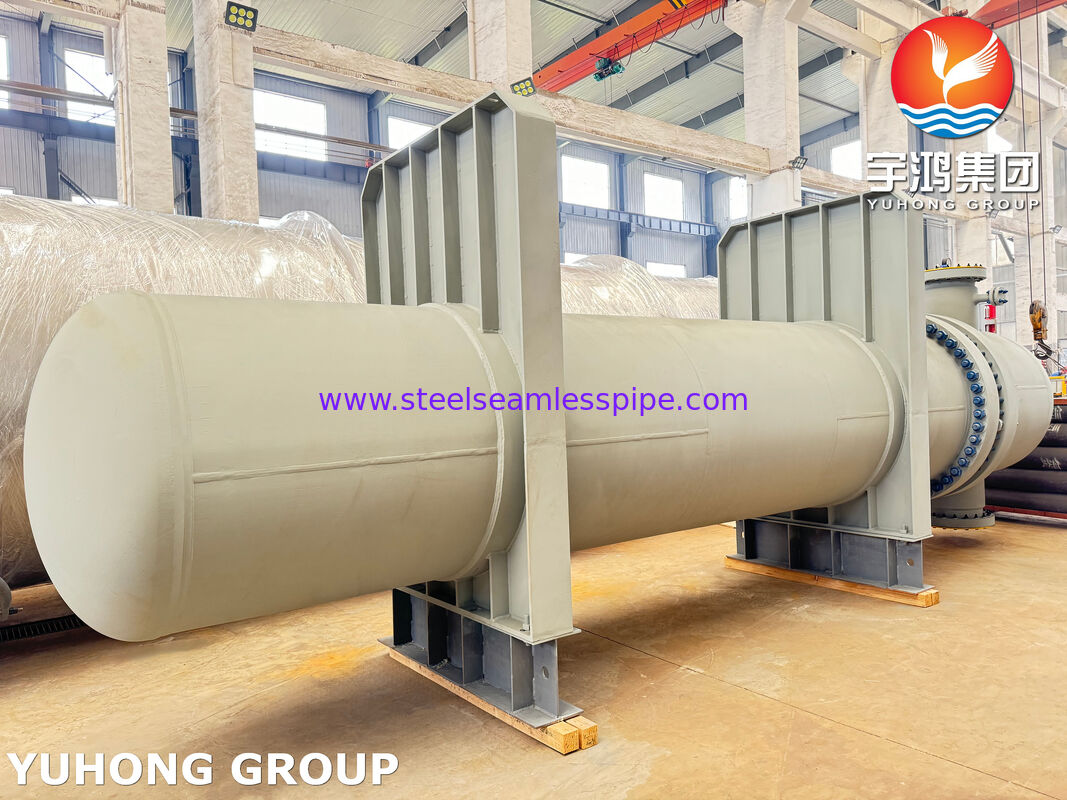

TEMAタイプ BEM 1108 チューブ モネル 400 固定チューブシート シェルとチューブ熱交換器
このユニットは,産業用シェルとチューブです熱交換器(また,チーム式熱交換機厳格にASME第8章第1節とTEMAクラスR規格に従って設計された
| コンポーネント名 | 描き方 リフ | ASME 材料仕様 | 寸法と技術パラメータ |
| 管状 | E2-1566 について | ASME SB-127 UNS N04400 (モネル400) | OD Ø1170 mm,厚さ 63.5 mm,8x M12 テープされた穴 |
| バンド組 | E1-9277 | ASME SB-163 UNS N04400 (モンエル400) | 1108チューブ羽根管束深さ 拡張 40.5/60.5 mm |
| シェル・バレル | E1-9311 | ASME SA-516 Gr.70 + SB-127 クラッド | モネル400内側のコーティング層を持つ炭素鋼ベースプレート |

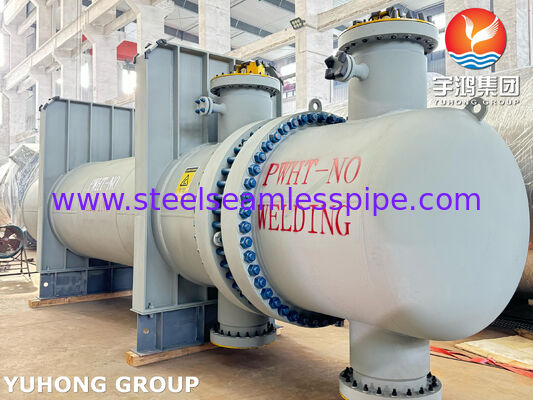

| チャンネル/ヘッド | E1-9311 | ASME SA-516 Gr.70 + SB-127 オーバーレイ | N1 (18"-150) と N2 (6"-150) のノズルを持つ二通道チャネルヘッダ |
| 密封用ガスケット | E1-9311 注記2 | モネル400 / 拡張グラフィット | 固体モネル400 歯列状金属コア 双面グラフィット層 |
| ノズルのフラングス | E1-9311 | ASME SA-105 / SA-106 Gr. B / Monel 400 | N1-N4 フレンジ接続 ANSI B165N5-N11 NPT 6000# 接続装置 |
精密チューブ拡張手順について羽根管束Monel 400チューブシートに固定され,2つの深さのトルク拡張プロセス (深さ拡張 40.5 mm と 60.5 mm) を使用
腐食耐性 コープレッシング 金属工学: 腐食性蒸気にさらされた殻の湿った表面と圧力保持頭はすべて,ASME SB-127 UNS N04400 (Monel 400) の固体またはプラスト材料を使用します.
流量分布とバフルの位置付け:重力衝突防護プレートと横断バフルプレートと統合され,750mmと753mmの均一なチューブサポート間隔を維持する.
水静止と気圧試験: シェル側とチューブ側での圧力試験は,ASME第8節第1項の規則に従って独立して行われます.
非破壊的な検査 (NDE): 100% 放射線検査 (RT) は,すべての完全浸透性ボット溶接シームに適用されます. 100% 液体浸透性検査 (PT) は,チューブシートからチューブへの拡張/溶接接接接接接に適用されます.
表面塗装と仕上げ: 構造外部の炭素鋼部品は,ホットディップガルバン化を受け,最終コーティングはグラフィット+AISI 316 / パワーグラフ3プレミアム高温保護仕上げで構成されています.

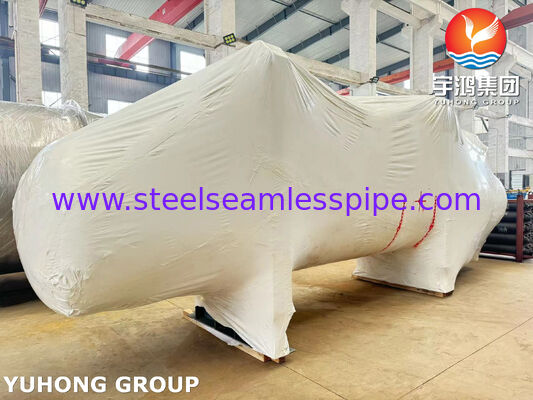

接着物 を 上げ て 扱う こと: 装置に設置後,取り外し,プラグを密封する予定熱交換器殻
フランジ面の保護: ANSI B16.5 のすべての上向きフレンズと女性NPTコップリングには,海上貨物および輸出輸送のための重用プラスチックカバープレートと防腐蓋が装備されています.
