| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA240 SS304 チューブシート |
| 最小注文数量: | 1台のパソコン |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/ロンケース/織バッグ |
| 受渡し時間: | 数量により異なります |
| 支払条件: | T/T、L/C |
| 供給の能力: | 月800トン |
| ハイライト: | ASME SA240 熱交換器管シート,精密 CNC 穴あけチューブシート,耐食性SS304管板 |
||
|---|---|---|---|

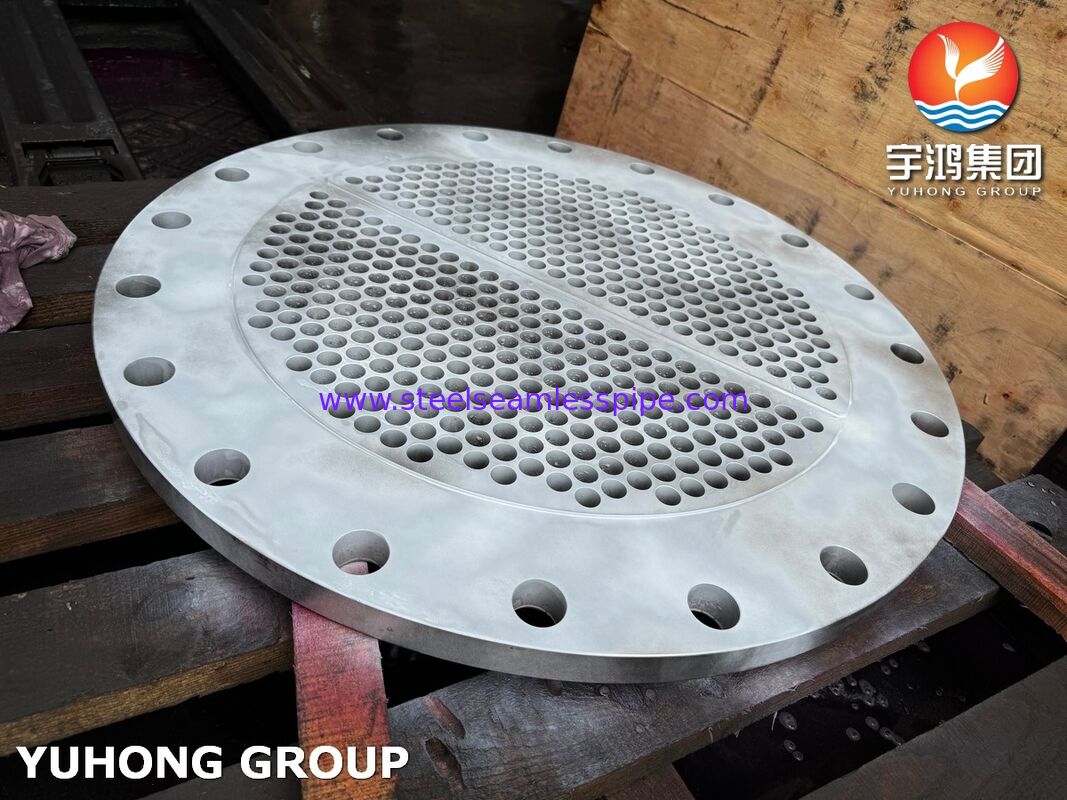

管シートは,管の束を固定し,並べて,殻側と管側流体の間の圧縮性のある障壁を維持する穴が開いた円盤である.これは,シェルとチューブ熱交換器の主要な圧力を含む部品です.

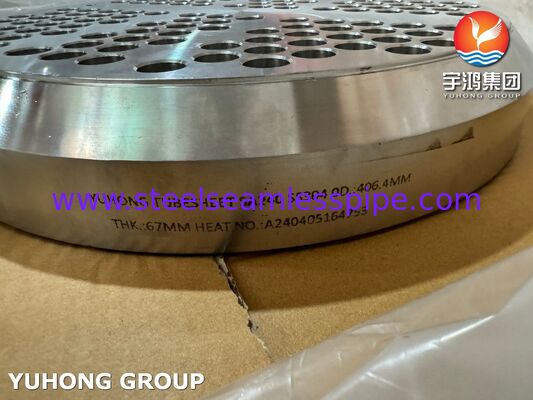

このチューブシートはASME SA240タイプ 304ステンレス鋼 (UNS S30400) から製造されています. 産業標準のオーステニティックグレードで,耐腐蝕性,形容性,溶接性のバランスを提供しています.材料は,酸化環境で465°C (870°F) までの使用温度で信頼性の高い性能を提供します..

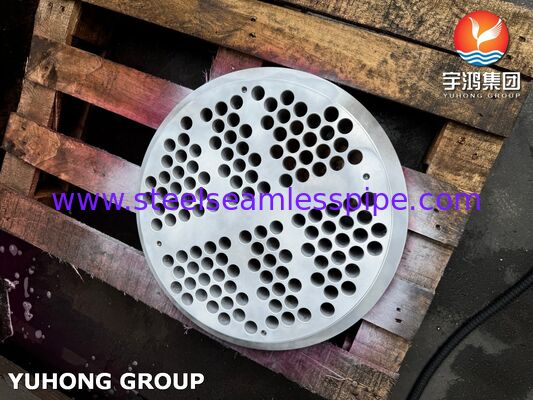

製造:精密なCNCドリルと機械加工 顧客から供給されたTEMAレイアウト図 (三角形または四角形ピッチ) により,パスパーティション溝と密封面が仕様に従って機械加工されています.
すべてのチューブシートは,厳格に遵守して生産されていますASME SA240 / ASTM A240- 代替基準が適用されない.
| エレメント | 構成 (%) |
|---|---|
| 炭素 (C) | ≤0.07 |
| マンガン (Mn) | ≤ 200 |
| リンゴ (P) | ≤0.045 |
| 硫黄 (S) | ≤0.030 |
| シリコン (Si) | ≤0.75 |
| クロム (Cr) | 18.0から20まで0 |
| ニッケル (Ni) | 8.0から105 |
| 窒素 (N) | ≤0.10 |
| 資産 | 価値 |
|---|---|
| 張力強度 | ≥ 515 MPa (75,000 psi) |
| 収益力 (0.2%オフセット) | ≥205 MPa (30,000 psi) |
| 伸縮 | ≥ 40% |
| 硬さ | ≤ 92 HRB (≤ 201 HBW) |
| パラメータ | 範囲 / 許容度 |
|---|---|
| 外径 | カスタム,最大3000mm+ |
| 厚さ | 25mmから150mm+ (カスタム可) |
| 管の穴直径の許容度 | +0.05 / -0.00 mm (CNC精度) |
| ホールピッチ | TEMAレイアウトごとに (通常25.4mmから31.75mm) |
| 穴ごとに溝 | 2つまたは3つの精密環状溝 |
すべてのチューブシートは,ミールテストレポート (MTR) を通じて維持される完全な材料の追跡性のある包括的な非破壊試験 (NDE) を受けます.
| 試験方法 | 目的 | 受け入れ基準 |
|---|---|---|
| 穿透剤試験 (PT) | 表面の不連続性 (裂け目,孔隙,回り) を検出する | ASME SA240 / 顧客仕様 |
| 超音波検査 (UT) | 地下欠陥を検知する (インクルージョン,ラミネーション,空白) | ASME SA240 / 顧客仕様 |
| PMI (ポジティブな材料識別) | XRF を使って合金組成を確認する | 材料証明書ごとに |

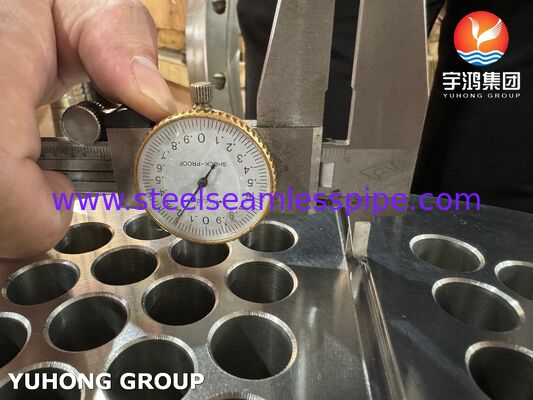

| 寸法検査 | 穴の直径,ピッチ,溝の深さ,表面仕上げ,OD/厚さを確認する | TEMA のレイアウト + お客様の図面 |
| 視覚検査 | 表面の仕上げ,パスパーティションの溝の調整,密封面の状態 | ASME + TEMA 要求に応じて |
PTとUTは,重要な表面で100%の検査率で行われます.
ASME SA240 SS304のチューブシートは,チューブ側またはシェルサイドの液体が軽く腐食性があり,塩化物濃度が低く残る熱交換器サービスのために指定されています.
設計圧力制限:≤ 30 bar (~435 psi) ローリングプレート製造用
