| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | HFWフィンチューブ | 材料: | ASTM A269 TP321 |
|---|---|---|---|
| 応用: | 不用な熱回復 | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASTM A269 TP321 フィニングチューブ,熱回収用のHFWフィニング管,廃棄熱回収のフィンチューブ |
||

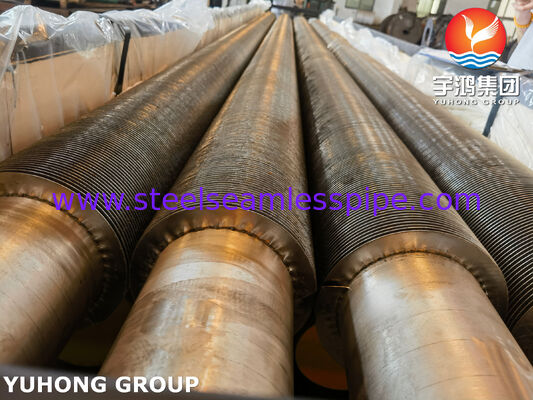

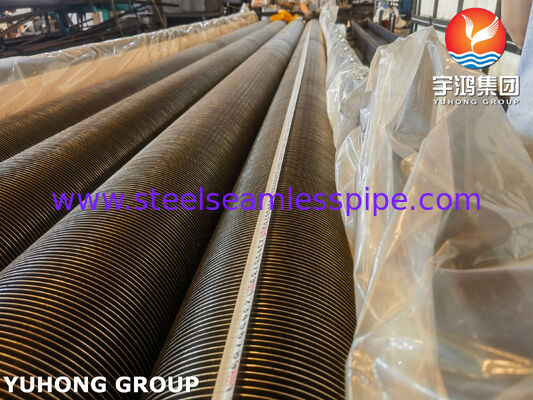

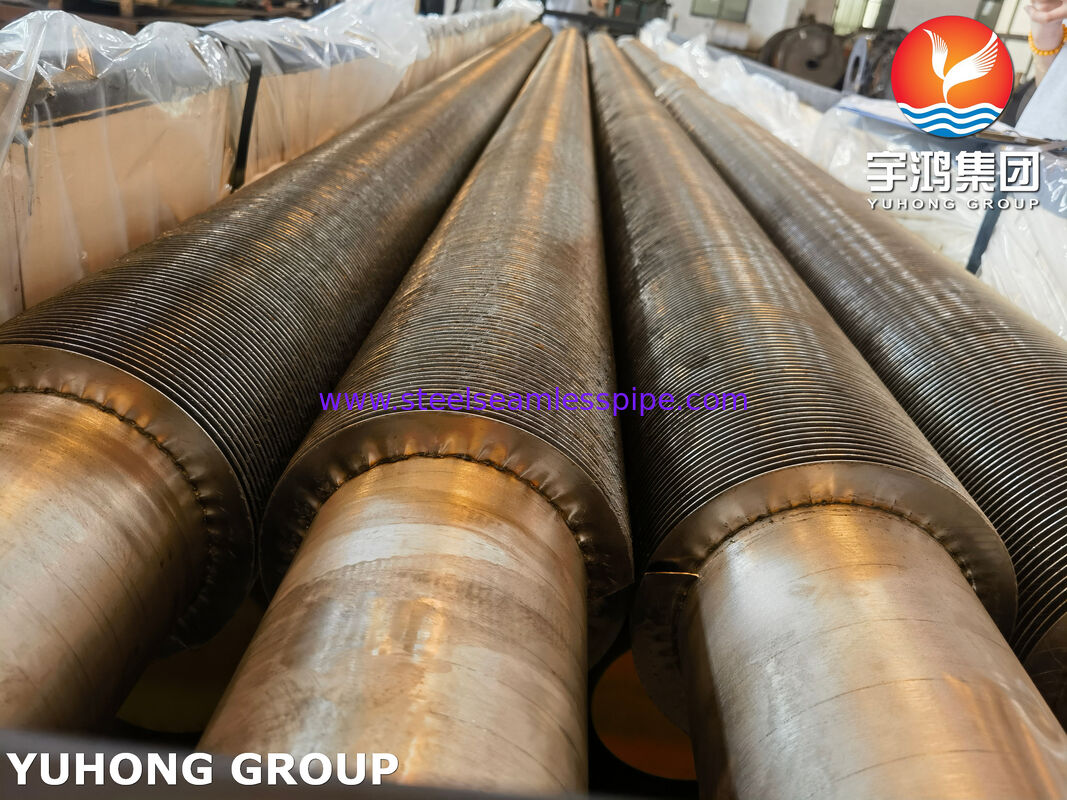

ASTM A269 TP321 高周波の溶接式フィニングチューブ熱効率を向上させるように設計された熱伝達部品です廃棄熱回収システム,工業炉,精製工場のプロセスヒーター,石油化学工場,高温ガス熱交換機.
この製品には,オーステニチスステンレス鋼のチューブ TP321連続で溶接された金属のフィンで,高周波溶接により,フィンとチューブの間に強い金属工学/機械的な結合が生成される.熱を熱い煙ガスやプロセスガスから,ペニント表面を通って管側流体に効率的に転送できるようにする.
ASTM A269 TP321は,酸化,熱循環,粒間腐食に対する耐性が重要な高温アプリケーションに特に適しています.チタンで安定したグレードTP321は,特定の高温サービスで従来の304ステンレス鋼に優位性を提供することができます.
廃棄熱回収装置では,フィニング構造により,裸管と比較して有効な外部熱伝送面積が大幅に増加します.これは,設備設計者が比較的コンパクトな熱転送表面内でより高い熱回復を達成することを可能にします.
ASTM A269 TP321 HFW 羽状管は,特に以下の用途に適しています.
この管は熱回収部分に組み込まれ,熱い排気ガスが残留エネルギーを水または他のプロセス流体に移すことができる.
典型的な用途は以下のとおりです.
精製所と石油化学施設は高温の排気ガスとプロセスガスを大量に生成しますTP321 HFWのフィニングチューブを使用して,他の場合無駄な熱エネルギーを回収することができます.
潜在的用途には以下のものがある:
工業炉は,相当な回収可能なエネルギーを含む熱気体を放出する.フィニントチューブ式熱交換機は,このエネルギーを捕獲して:
TP321ステンレス鋼とHFWフィン構造の組み合わせにより,この製品は,ガス側での大きな熱伝達表面を必要とする熱ガスにさらされた熱交換機に適しています.
正確な寸法は,熱伝送計算,ガス速度,動作温度,圧力,汚れ条件,設備設計に基づいて選択すべきである.
典型的な製造ラインナップには,以下のものが含まれる.
| ポイント | 典型的な範囲 |
|---|---|
| トューブオーダーダース | 19.05・63.5 mm |
| 管壁の厚さ | 1.5・5.0 mm |
| 羽根の高さ | 8×25 mm |
| 羽根の厚さ | 0.8~2.5mm |
| フィンピッチ | 2.5~10mm |
| 管の長さ | 1・15m |
| フィン構成 | 固体または歯ぎしりのあるもの,設計に応じて |
| フィン素材 | ステンレス鋼または合致性のある合金 |
| 管材 | ASTM A269 TP321 |
これは固定されたASTM A269要件ではなく,一般的なエンジニアリング範囲客の図面,熱伝送計算,または機器仕様に従ってカスタマイズされた寸法が製造できます.
特に高温での作業では,操作温度に基づいて,フィンの材料とチューブの材料を一緒に選択する必要があります.腐食環境と熱膨張要件.
化学成分の限界値は以下のように表されています.TP321 ステンレス鋼管ASTM A269 に基づく.標準の適用版と購入者の仕様は,各注文で確認されるべきである.
| エレメント | TP321 典型的な最大値/範囲 (%) |
|---|---|
| 炭素 (C) | ≤0.08 |
| マンガン (Mn) | ≤ 200 |
| シリコン (Si) | ≤0.75 |
| リンゴ (P) | ≤0.045 |
| 硫黄 (S) | ≤0.030 |
| クロム (Cr) | 17.0 ¥190 |
| ニッケル (Ni) | 9.0 ¥120 |
| チタン (Ti) | ≥ 5 × C と ≤ 070 |
| 鉄 (Fe) | バランス |
重要なこと上記値は,一般的に指定されているASTM A269 TP321の組成範囲として扱われる. 規制材料証明書と現在のASTM版は常に優先されるべきである.
機械に関する典型的な最低限の要求事項ASTM A269 TP321その中には:
| 資産 | 典型的な要求 |
|---|---|
| 張力強度 | ≥ 515 MPa |
| 収力強度 | ≥205 MPa |
| 伸縮 | ≥ 35% |
実際の機械性能は,チューブ製造条件,熱処理,寸法,適用される購入仕様によって異なります.
ペンネッドチューブ用では,機械性能が管そのものは,フィン・トゥ・チューブ・ボンド性能と混同してはならない.製造と検査は別々に行う必要がある.
制御されたスイッチを介してチューブに継続的に固定されます.高周波溶接プロセス.
生産中に高周波の電気エネルギーは フィンとチューブとの接点で局所的な熱を生成します 制御された圧力により フィンとチューブが密接に接触します連続で溶接された固定装置を製造する.
このプロセスにはいくつかの利点があります.
溶接パラメータは,チューブ材料,フィン材料,フィン厚さ,フィン高さ,生産速度に応じて制御されます.
品質管理は,ASTM A269 TP321 ベースチューブそして完成したペニントチューブ.
ステンレス鋼のグレードを検証し,必要な合金要素を確認するために,PMIまたは実験室化学分析を行うことができます.
代表管は,適用基準に従って,張力強度,出力強度,伸縮性について試験される.
硬度試験は,購入仕様や品質管理計画に規定されるように行うことができる.
管は,ASTM A269および購入仕様書に要求される適用される水静止試験または非破壊的な電気試験にかけることができる.

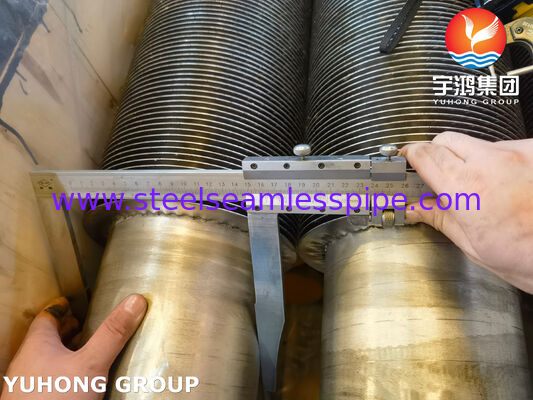

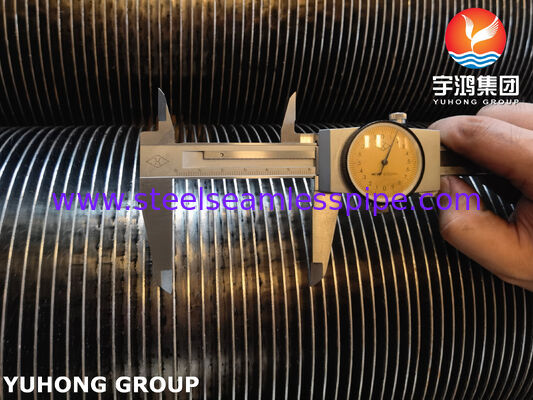

典型的な寸法検査には,以下のものが含まれる.
完成したペニント管は以下の点について検査される.
HFWの熱性能は フィンとチューブの接続に大きく依存します溶接領域は,製造者の品質管理手順と購入者の要求に従って検査されるべきです..
適用状況に応じて,破壊性結合試験,金属学試験,または他の承認された検査方法が指定され得る.
A について材料試験証明書 (MTC)購入者が指定する場合,EN 10204 3.1 認証も提供できます.
HFWのフィニング構成の主な利点は,ガス側での熱伝送表面面積.
裸の管と比べると,羽根管は以下のようなことができる.
TP321はさらに,高温で動作し,チタン安定化によるオウステニチスステンレス鋼を必要とする熱回収システムでは魅力的な材料の選択肢を提供します.
製造することができますASTM A269 TP321 HFW フリンドチューブ客の要求に応じて,カスタマイズしたものを含む:
新しい廃棄熱回収プロジェクトでは,顧客は熱量,入口/出口温度,ガス組成,流量,動作圧,管側介質,利用可能な設置スペース羽根管の配置が装置設計に合致できるように
