| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| モデル番号: | スタッド付きフィンチューブ |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 交渉可能 |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | ASTM A106 Gr.B / ASME SA106 Gr.B 炭素鋼シームレス | スタッド/フィン材質: | 炭素鋼(CS) |
|---|---|---|---|
| ベースチューブ外径 (OD): | 25 ～ 219 mm (または 1" ～ 8" NPS) | 肉厚: | 3.5 ～ 20 mm (Sch 40 ～ Sch 160) |
| スタッドの直径: | 6 ～ 25.4 mm (0.25 インチ ～ 1 インチ) | チューブの長さ: | 最大 15 ～ 28 m (カスタマイズ可能) |
| 応用: | 熱交換器、ボイラー、焚きヒーター、炉、空気予熱器、エコノマイザー、石油化学 | ||
| ハイライト: | ASTM A106 GR.B 詰め物管,蒸気リフォーム用チューブ,廃熱回収フィンチューブ |
||

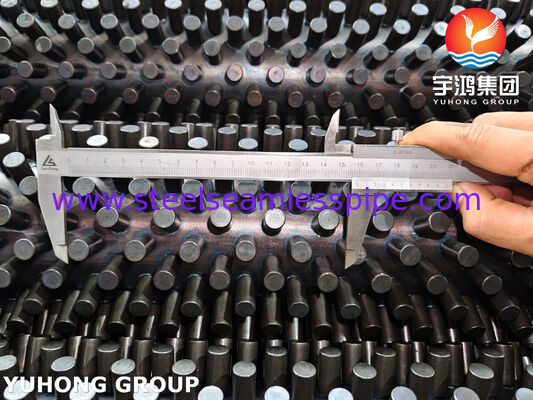

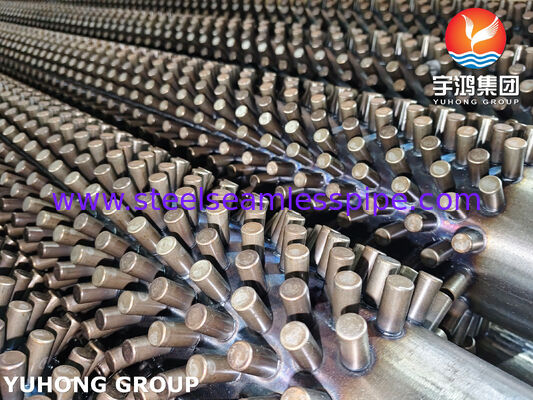

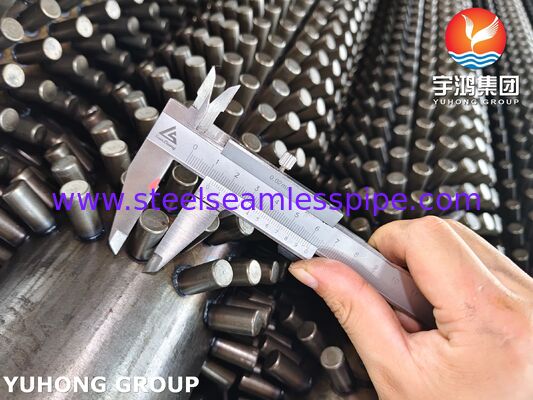

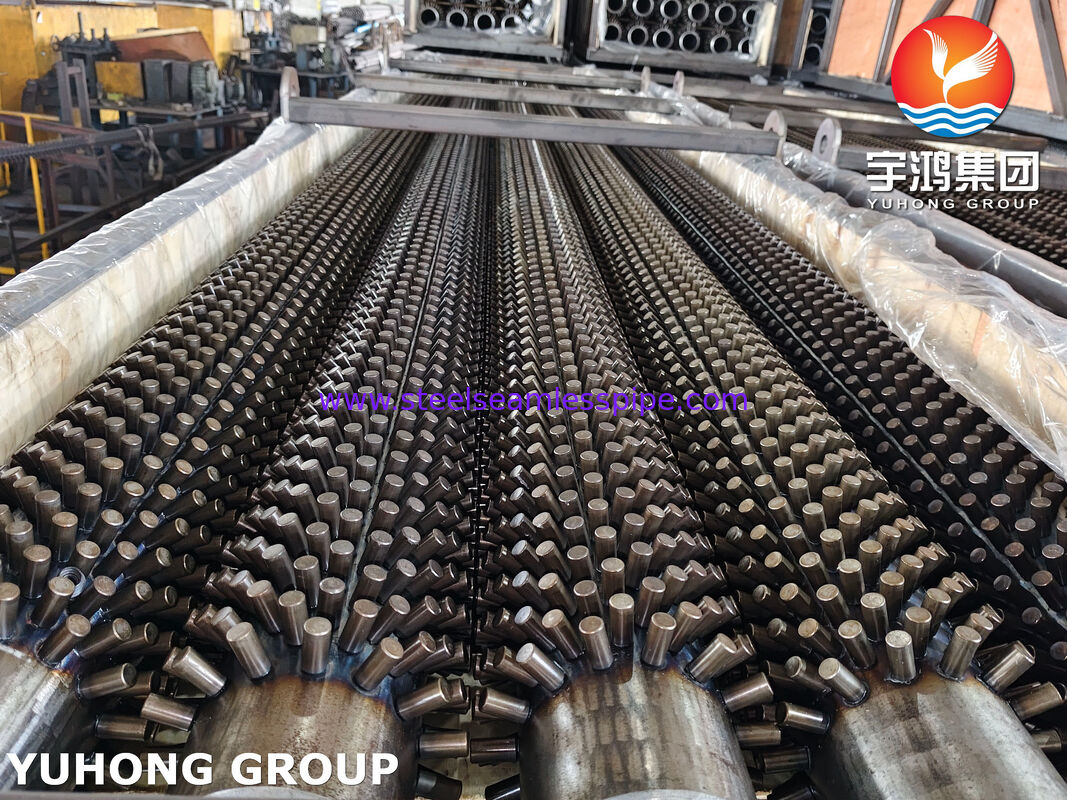

ASTM A106 Gr.B 炭素鋼で詰められたチューブ
ステッドチューブ (釘頭チューブ,ピンチューブ,ステッドフィンチューブとしても知られる) は,高効率の拡張表面熱伝送要素である.B 炭素鋼の詰め管は,ASTM A106 / ASME SA106 グレード B に製造されたシームレスベースチューブで構成されています.固体炭素鋼 (CS) のストッドが外面に抵抗溶接されている.
These tubes significantly increase the external heat transfer area (typically 2–3 times that of a bare tube) while maintaining excellent mechanical strength and resistance to fouling and aggressive cleaning石油化学,発電,およびプロセス産業における高温,高圧,腐食性煙ガス環境で広く使用されています.
構造は3つの主要な要素から構成されています.
この溶接方法により,原材料よりも強い結合が作られ,チューブが厳重な機械清掃 (高圧水噴出,発射式弾圧 (ショット・ブレイシング) と 熱循環式弾圧 (スタッド・デタッチメントなし).
ASTM A106 / ASME SA106 B級ベースチューブの化学成分 (質量%)
| エレメント | 要求事項 |
|---|---|
| 炭素 (C) | ≤0.30 |
| マンガン (Mn) | 0.29 106 |
| リンゴ (P) | ≤0.035 |
| 硫黄 (S) | ≤0.035 |
| シリコン (Si) | ≥ 010 |
| クロム (Cr) | ≤0.40 |
| 銅 (Cu) | ≤0.40 |
| モリブデン (Mo) | ≤0.15 |
| ニッケル (Ni) | ≤0.40 |
| バナジウム (V) | ≤0.08 |
| 注記 | Cr + Cu + Mo + Ni + V ≤ 100 |
ASTM A106 Gr.B の機械的特性
| 資産 | 最低値 |
|---|---|
| 張力強度 | 415 MPa (60 ksi) |
| 生産力 | 240 MPa (35 ksi) |
| 長さ (長さ) | ≥ 30% |
炭素鋼 (CS) スタッド材料
典型的には低炭素鋼Q235B,ASTM A510 (1005 級1010),または類似の軽鋼に相当する.典型的組成物 (質量%):
| エレメント | 典型的な範囲 |
|---|---|
| C について | 0.08 ¥ 0.20 |
| ミニ | 0.30 ¥ 0.70 |
| そうだ | ≤0.35 |
| P | ≤0.045 |
| S | ≤0.045 |
スタッド材料は,顧客の仕様に合わせてマッチまたはアップグレードすることができます.
| パラメータ | 標準範囲 | 典型的な許容量 / 注記 |
|---|---|---|
| ベースチューブOD | 25 ′′ 219 mm (1" ′′ 8" NPS) | ASTM A106 / ASME B36.10M による |
| 壁の厚さ | 3.5 20 mm (Sch 40 Sch 160) | ±12.5%または合意された場合 |
| 管の長さ | 15~28mまで | カスタムカット長さ |
| ストッド直径 | 6 ′′ 25.4 mm (0.25" ′′ 1") | ±0.3 mm 典型的な |
| スタッドの高さ | 10 ′′ 38 mm (0.4" ′′ 1.5") | ± 0.5 mm 典型的な |
| スンジットピッチ (長さ) | 8 mm 30 mm | カスタマイズ可能;一般 15.875 mm (63 スプード/m) |
| スタッド アレンジメント | 四角形,六角形,または並べた列 | 垂直またはチューブ表面に傾いている |
| 裸の端 | 必要に応じて (通常各端50~150mm) | ほら |
すべての寸法は,図面またはプロセス要件に従ってカスタマイズできます.厳格な寸法制御と100%の視覚+ランダムプルオフ試験が実行されます.
熱伝達管の専門メーカーおよび輸出業者として,我々は,グローバル石油化学,電力,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気,電気製造産業.
主要な強みには以下の点が含まれます.
詳細な問い合わせは歓迎します. 図面やプロセスデータ. 私たちのエンジニアチームは材料の選択,スタッド構成の最適化,熱性能評価.
