| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 傷ついたフィンチューブ | 材料: | ASTM A179 A179 |
|---|---|---|---|
| 応用: | 空冷装置 | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | 空冷器用ASTM A179フィンチューブ,巻フィン付きACHEフィンチューブ,空冷器用フィンチューブ ASTM A179 |
||

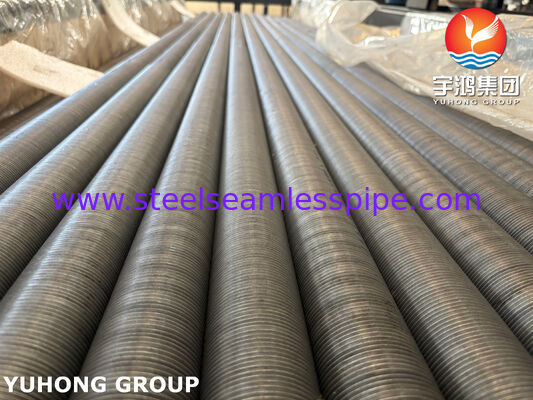

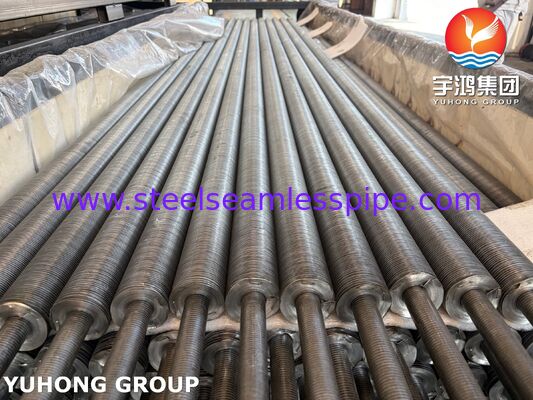

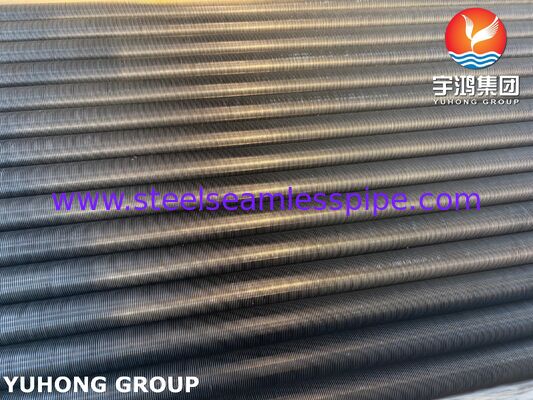

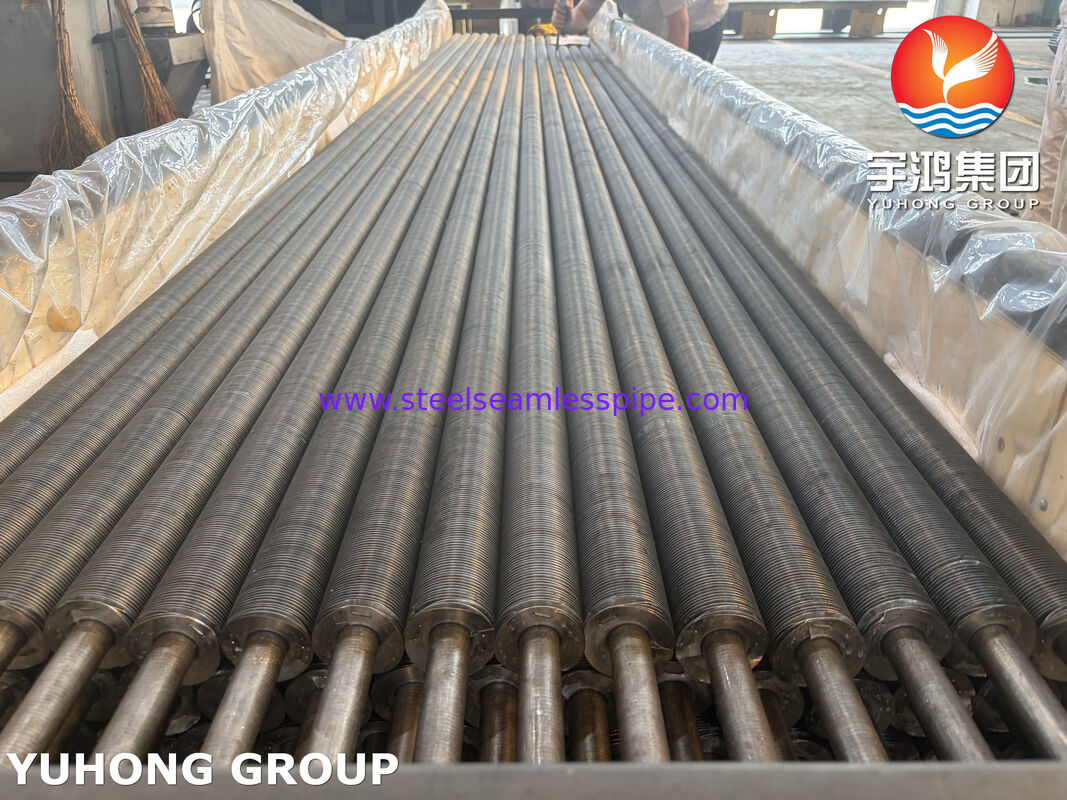

空気冷却器用ローンドフィンチューブ ASTM A179
製品概要
空気冷却器のための私たちのロープフィンチューブ,ASTM A179シームレス低炭素鋼管で製造熱交換器 (ACHE),冷却冷却冷却コンデンサ,プロセス空気冷却器,その他の産業冷却機器で効率的な空気側熱伝達を可能にするように設計されています.
フリンストラップは,コンパクトなチューブ配置を維持しながら,外部の熱伝送面積を増やすために,ベースチューブの外側の表面周りに螺旋回線で巻き込まれます.ワンドフィンの構造は,熱伝送性能との間の実用的なバランスを提供します.機械的な強度,製造の柔軟性,コスト
ASTM A179は,良好な熱伝導性,溶接性,耐腐食性や適度な耐腐食性のある熱伝送サービスでは,信頼性の高い機械性能が必要である..
次の寸法は,制限ではなく,一般的に製造される範囲を表します.最終寸法は,熱設計とプロジェクト仕様に従って選択する必要があります.
| ポイント | 典型的な範囲 |
|---|---|
| ベースチューブOD | 16~63.5mm |
| ベースチューブの壁厚さ | 1.5.6.0 mm |
| 管の長さ | 約18mまで,輸送と設備の要求に応じて |
| 羽根の高さ | 5×25mm |
| 羽根の厚さ | 0.3~1.2mm |
| フィンピッチ | 2.0 〜 12mm |
| フィン素材 | 炭素鋼,アルミニウム,ステンレス鋼または指定合金 |
| フィンタイプ | 螺旋回転式 / 巻き込み |
| フィンカバー | 連続または指定された間隔 |
一般的なベースチューブサイズは,顧客の図面,熱伝送計算,または適用されるプロジェクト標準に従って提供することができます.
ASTM A179は,低炭素のシームレス熱交換器とボイラーチューブ材料を指定している.典型的な化学要件には以下のものがある:
| エレメント | ASTM A179 要求事項 |
|---|---|
| 炭素 (C) | ≤0.06% |
| マンガン (Mn) | 0.27・0.63% |
| リンゴ (P) | ≤0.035% |
| 硫黄 (S) | ≤0.035% |
供給された材料の化学組成は,適用される材料証明書と購入仕様に照合して確認されます.
典型的な最小の機械要求事項は以下のとおりである.
| 資産 | 要求事項 |
|---|---|
| 張力強度 | ≥ 325 MPa |
| 収力強度 | ≥ 180 MPa |
| 伸縮 | ≥ 35% |
実際供給された材料は,適用されるASTM A179/ASME SA179版および顧客の購入要件に適合しなければならない.
品質管理には,次のことが含まれる.
必要に応じて,追加 NDT,PMI,コーティング検査,または顧客特有の試験を安排することができます.
ASTM A179 ワンドフィンチューブは,以下に使用される.
空気冷却器では,空気側が通常,多くのプロセス流体よりもはるかに低い熱伝達係数を持つため,より大きな熱伝達抵抗を表します.フィンで外面面積を増やすことで,実用的な機器の足跡内でより大きな熱伝送義務を達成できます.
ロープフィンの配置は,チューブ周りの連続した螺旋状のフィンの表面を提供し,異なるフィンの高さ,ピッチ,異なる熱設計要件を満たす材料.
ASTM A179 ワンドフィンチューブを製造できる
