| 起源の場所: | 中国 |
| ブランド名: | YUHONG GROUP |
| 証明: | ASME U/S/PP, API660, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| モデル番号: | 飼料排水交換器 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | NEGOTIATE |
| パッケージの詳細: | 防水織物袋 |
| 受渡し時間: | 80～150日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 トン |
| TEMA 構成: | タイプ BHE、DEU、EMU | ステンレス鋼管: | 304L、316L、321H、347H |
|---|---|---|---|
| ニッケル合金チューブ: | インコネル600/625、インコロイ800/825、ハステロイC276、モネル400 | 銅合金の管: | アドミラリティ真鍮、CuNi 90/10、CuNi 70/30 |
| フィンチューブの構成: | 押出成形、ハイフィン、ローフィン、鋸歯状 | 管板材料: | 鍛造炭素鋼、クラッド鋼、モネル、ステンレス鋼 |
| ハイライト: | 高圧フード流体交換機,TEMA熱交換管のバンドル,保証付きの熱交換器 |
||
、Yuhong Group Co., Ltd.では、過酷な精製、石油化学、化学処理用途向けのヘビーデューティー圧力容器、空冷器、および高度な熱交換器システムを設計、エンジニアリング、製造しています。統合メーカーとして、高圧複合フィードエフレント熱交換器（CFEE）などの完全なターンキー熱機器と、プレミアム熱交換器チューブバンドル、カスタムチューブシート、特殊チューブを含む高精度交換部品の両方を提供しています。エンジニアリングに関するお問い合わせやカスタム製造の見積もりについては、技術チームに直接

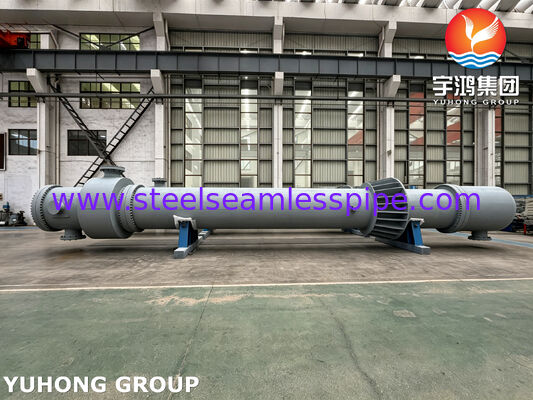

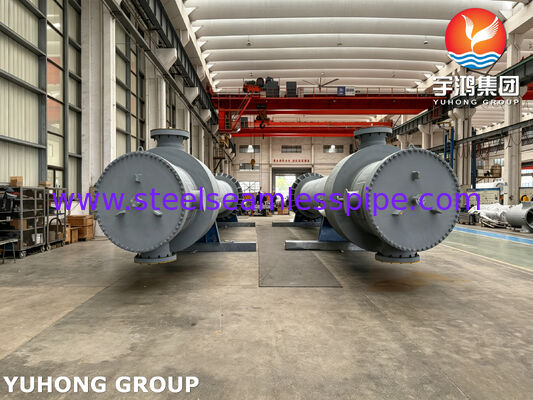

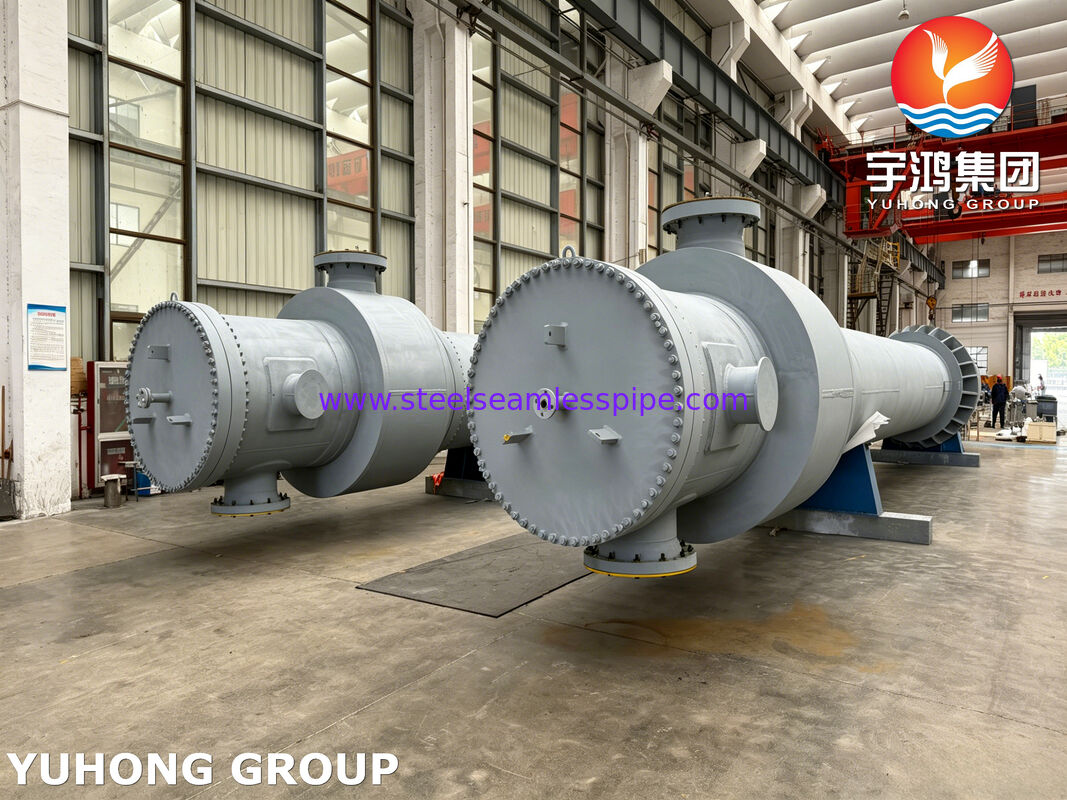

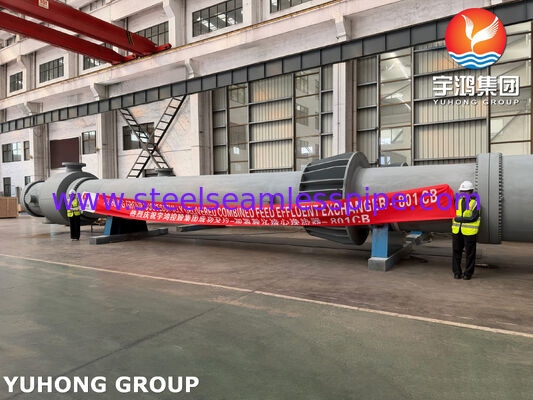

jimmy@steelseamlesspipe.comまでご連絡ください。フィードエフレント熱交換器（CFEE）とは何ですか？
（複合フィードエフレント熱交換器またはCFEEとも呼ばれます）は、水素化処理ユニット、水素化分解装置、触媒改質装置、水素化脱硫装置で広く使用されている重要な高圧TEMA熱交換器です。その主な熱的目標は熱回収です。反応器から排出される高温の反応エフレントと、冷たい流入フィード混合物の間で熱エネルギーを交換します。エフレント流からの廃熱を使用して反応器フィードを予熱することにより、システムは炉の負荷を大幅に削減し、運用燃料消費量を削減し、全体的な炭素排出量を削減します。高水素分圧、高温、腐食性硫化水素（H₂S）を伴う極端な運転条件のため、これらの熱交換器には、冶金選定、溶接完全性、および精密部品エンジニアリングにおいて妥協のない基準が必要です。完全な機器と交換部品の機能既存の水素化処理ループの改造または新しい処理ユニットの建設のいずれであっても、Yuhong Groupはフルスケール機器と直接交換部品の両方を供給しています。
1.完全に製造されたシェル＆チューブ熱交換器
TEMA構成
極限デューティシール
2.高性能チューブバンドルと特殊チューブ熱交換器は、その内部熱伝達チューブと同じくらい信頼性が高いです。当社はプレミアムグレードのシームレスチューブと溶接チューブを製造・統合しています。
ステンレス鋼シームレスチューブ：オーステナイト系（304L、316L、321H、347H）および二相鋼/超二相鋼グレード（S31803、S32750）は、ポリチオン酸応力腐食割れおよび湿潤H₂S腐食に対する優れた耐性を提供します。
：Inconel 600/625、Incoloy 800/825、Hastelloy C276、Monel 400は、過酷な高温、高圧水素、および酸性ガス雰囲気に対応します。
：油圧チューブ拡張と強度溶接の組み合わせは、機械的拡張のみよりも強く推奨されます。プレミアム：Admiralty brass、CuNi 90/10、CuNi 70/30チューブは、冷却水回路および非腐食性プロセスストリーム用に設計されています。
フィードエフレント熱交換器は、高温フィードと低温エフレント流の間で激しい熱膨張差を経験します。：押出成形、ハイフィン、ローフィン、セレーション加工された
熱交換器チューブを固定し、差圧に耐え、シェル側とチューブ側の流体を分離するヘビーフォーグド構造ディスク。構成は、外部表面積を拡大し、熱伝達係数を向上させ、空冷式および気相熱交換器の熱効率を最大化するように設計されています。
バッフルとサポートプレート：過酷な熱サイクル、クリープ耐性、高圧炉またはリボイラーループ用に設計されたプレミアムシームレスチューブ。バッフルとサポートプレート保守チーム、EPCコントラクター、調達スペシャリストが交換部品を探すのを支援するために、次の表は主要な内部コンポーネント、そのエンジニアリング機能、および材料オプションを強調しています。
コンポーネント名主要技術機能
熱交換器チューブバンドル
| 熱交換器のコア熱コア。プロセス流体間の熱を伝達し、流体の完全な分離を維持します。 | ステンレス鋼シームレスチューブ | 、 |
|---|---|---|
| ニッケル合金チューブ | 、 | ：油圧チューブ拡張と強度溶接の組み合わせは、機械的拡張のみよりも強く推奨されます。プレミアム鍛造炭素鋼、クラッド鋼（SA266 + SS316L/Incoloy 825）、Monel、ステンレス鋼フィードエフレント熱交換器は、高温フィードと低温エフレント流の間で激しい熱膨張差を経験します。鍛造炭素鋼、クラッド鋼（SA266 + SS316L/Incoloy 825）、Monel、ステンレス鋼熱交換器チューブを固定し、差圧に耐え、シェル側とチューブ側の流体を分離するヘビーフォーグド構造ディスク。鍛造炭素鋼、クラッド鋼（SA266 + SS316L/Incoloy 825）、Monel、ステンレス鋼バッフルとサポートプレート |
| チューブバンドル全体に流体流を導き、乱流と熱伝達を最大化すると同時に、流体誘起チューブ振動を防ぎます。 | 炭素鋼、ステンレス鋼（304L/316L）、二相ステンレス鋼 | チャンネルとシェルヘッド |
| 高圧点検および保守アクセス用に設計された圧力保持端部エンクロージャー（半球形、楕円形、またはブリーチロック）。 | ヘビーウォール炭素鋼（SA516 Gr 70）、合金鋼（SA387 Gr 11/22）、ステンレス鋼 | ガスケットとシーリングリング |
| 極端な熱サイクルと高水素分圧下での漏れのないシールを保証します。 | 八角形/楕円形リングジョイント（RTJ）、スパイラルワインドガスケット、ソリッドメタルダイヤフラム | 主要な技術ハイライトとエンジニアリング上の利点 |
| 優れた熱効率 | ：設計されたチューブレイアウトと最適化されたバッフルピッチにより、最小限の圧力降下で最大の熱回収係数を確保します。 | 高温水素攻撃（HTHA）への耐性 |
精密CNCチューブシート加工：超精密な穴あけと溝加工により、最適なチューブ拡張を保証し、重要な高圧接合部でのマイクロリークを防ぎます。
非破壊検査（NDT）：すべての圧力保持コンポーネントに対して100％放射線透過試験（RT）、超音波試験（UT）、水圧試験、および材料識別試験（PMI）を実施します。
購入者向けの必須知識とエンジニアリングガイダンス複合フィードエフレント熱交換器（CFEE）
の選択または交換、または予備の熱交換器チューブバンドル
1.アンモニウム塩の堆積と腐食制御水素化処理装置では、アンモニア（NH₃）と硫化水素（H₂S）が組み合わさって、エフレントトレインの温度が低下すると亜硫酸水素アンモニウム（NH₄HS）塩が形成されます。エンジニアリングノート：塩の結晶化、重度の局所的な堆積下腐食、およびチューブの詰まりを防ぐために、適切な温度プロファイリングと洗浄水注入ポイントを組み込む必要があります。凝縮ゾーンで高合金ニッケル合金チューブ
ステンレス鋼シームレスチューブ
グローバルコンプライアンス2.熱サイクル下のチューブシート接合部の完全性フィードエフレント熱交換器は、高温フィードと低温エフレント流の間で激しい熱膨張差を経験します。エンジニアリングノート：油圧チューブ拡張と強度溶接の組み合わせは、機械的拡張のみよりも強く推奨されます。プレミアム熱交換器チューブシート
3.振動の軽減
グローバルコンプライアンスエンジニアリングノート：高度なCFDモデリングとロッドバッフルまたはツイストテープチューブサポートを適用して、振動破壊モードを排除します。Yuhong Groupを選ぶ理由
：原材料のシームレス鋼管製造から最終的なヘビーデューティー圧力容器の組み立てまで、サプライチェーンのすべてのステップを管理します。
グローバルコンプライアンス：ASME、TEMA、PED、ISO国際規格に準拠して構築されています。
：クライアントの熱データシート、図面、または交換仕様に基づいた完全なカスタマイズ。エンジニアリングチームに連絡
次のプロジェクトについて話し合ったり、完全な熱交換器または交換用チューブバンドルの見積もりを依頼したりする準備はできていますか？メール
：jimmy@steelseamlesspipe.comウェブサイト
